PCBA加工关键步骤分享
PCBA（Printed Circuit Board Assembly）加工是将电子元器件精准地装配到PCB电路板上，并完成焊接、检测等环节的加工流程，其中任何一环节的品质将直接决定电子产品的稳定性。下面就由专业PCBA代工厂_安徽英特丽为大家拆解PCBA加工的核心关键步骤，欢迎补充。
一、来料检测与预处理
这是PCBA加工高品质的第一道防线，这里的检测包括但不限于：PCB裸板、电子元器件及过程所需辅料。主要目的是排除物料缺陷，避免后续工序浪费，同时降低后续加工环节的不良率。还需要根据 BOM（物料清单）完成元器件的采购、分拣和预处理，确保上料顺畅。
二、SMT贴片加工
这一步骤是整个加工环节的重中之重，过程较为复杂、严谨。主要有以下流程：
1、锡膏印刷：将锡膏通过精密的钢网漏印到PCB焊盘上，确保锡膏印刷均匀无偏移；
2、SPI检测：采用SPI设备对上一环节印刷质量进行检测，避免不合格；
3、贴片：由高速贴片机通过视觉识别，将元器件精准地贴撞到印刷好锡膏的焊盘上，需要保证贴装精度；
4、回流焊接：通过温控曲线加热，使锡膏融化并于元器件的引脚、PCB焊盘牢牢焊接到一起，是SMT工艺的核心焊接环节；
5、AOI检测：通过AOI检测设备，对焊接品质进行检测，检测焊点有无不良。

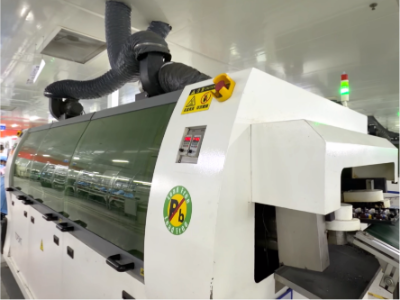

安徽英特丽电子科技有限公司波峰焊设备
三、DIP插件与波峰焊接（可选）
1、DIP插件：这一环节可分为两种方式：人工和自动插件，主要是将插件元件的引脚插入PCB对应的焊盘孔中，确保引脚伸出长度符合要求，元件贴紧PCB表面。
2、波峰焊接：PCB经过助焊剂喷涂、预热后，穿过波峰焊炉的熔融锡波，引脚与焊盘完成焊接。
四、PCBA测试
该阶段验证 PCBA实际工作性能，确保满足使用需求。主要测试方式有：ICT（在线电路测试）、FCT（功能测试）、老化测试、三防测试等。
