一、行业背景与ODM合作价值

1.1 平台化车型对VCU的复用需求

随着新能源汽车平台化开发模式的深入，同一整车平台往往衍生出轿车、SUV、MPV及物流车等多种车型。不同车型在整备质量、动力系统配置及功能需求上存在差异，但整车控制器的核心控制逻辑高度相似。这意味着VCU硬件如果能够实现平台化设计——即同一核心板通过IO扩展配置适配不同车型，将显著降低整车厂的开发成本与物料管理复杂度。对于新能源商用车及造车新势力而言，选择具备平台化VCU开发能力的ODM合作伙伴，是在保证产品质量的前提下加速车型矩阵扩张的有效路径。

1.2 ODM服务的核心价值

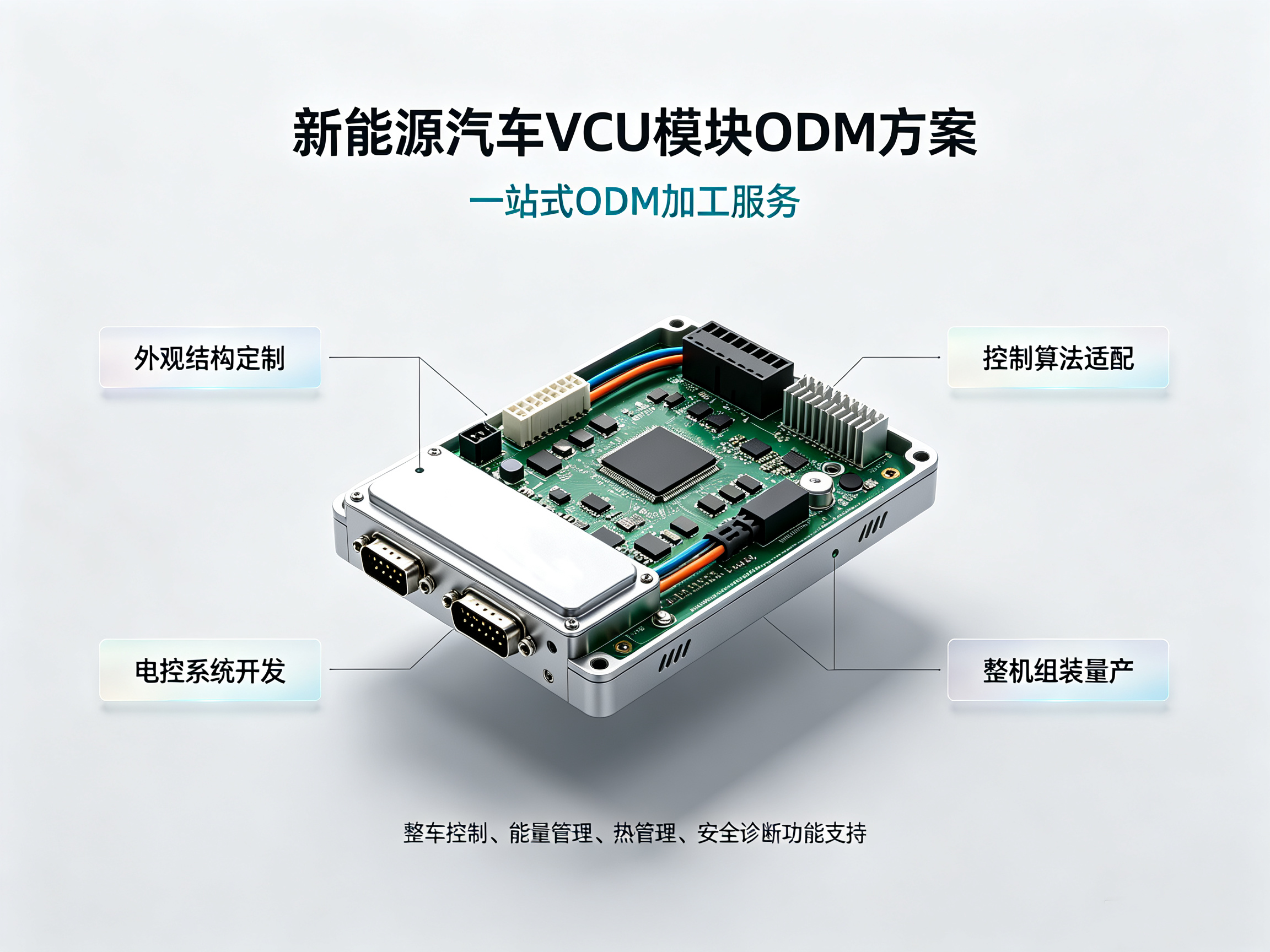

本方案面向新能源整车厂及电控系统集成商，提供新能源汽车VCU模块的ODM定制研发与PCBA制造服务。我们采用车规级多核MCU+可扩展IO底板的平台化架构，核心板统一设计，IO底板根据车型需求灵活裁剪，覆盖乘用车、商用车及物流车等多种应用。通过安徽英特丽的汽车电子制造体系，我们帮助客户将VCU硬件从方案定型到SOP批量交付的周期压缩至16周内，同一平台衍生车型的VCU开发周期更可缩短至6周以内，BOM成本较客户自研方案降低约15%。

1.3 典型应用场景

二、核心技术规格

2.1 关键性能指标

本方案对标乘用车及商用车主流VCU硬件规格，在平台化设计、接口资源灵活配置、功能安全及环境适应性等维度进行了系统性的优化。

参数类别	核心技术指标	规格参数	设计依据/说明
处理平台	主控MCU	车规级32位多核MCU，主频≥200MHz	支持锁步双核或独立核架构
	存储容量	Flash ≥ 4MB，RAM ≥ 512KB	满足AUTOSAR CP软件栈需求
	外部存储	Data Flash ≥ 64KB（EEPROM仿真）	故障存储与车辆参数保存
车载通信	CAN/CAN FD	2-4路（可配置）	动力CAN/车身CAN/诊断CAN
	LIN总线	1-2路 LIN 2.1	低速节点通信
	车载以太网	1路100BASE-T1（可选）	OTA刷写与域间通信
IO接口（可裁剪）	数字量输入	8-32路（高/低有效可配置）	根据车型需求焊接配置
	模拟量输入	4-16路（0-5V/0-12V）	油门踏板、制动踏板等
	功率驱动输出	高边2-8路，低边4-16路	继电器、指示灯、电磁阀驱动
功能安全	安全等级	ISO 26262 ASIL B/C（按车型需求）	MCU锁步双核+独立SBC监控
	电源监控	独立SBC芯片	窗口看门狗+电压监控+安全状态切换
	安全状态路径	硬件级安全状态切换电路	故障时强制切断功率输出
电源与防护	工作电压范围	DC 9V-16V（12V系统）	支持冷启动电压跌至6V
	静态电流	≤ 0.5mA（KL15断电后）	满足整车静置功耗要求
	电气防护	防反接、过压、抛负载保护	符合ISO 16750-2及ISO 7637-2

三、硬件系统架构与核心选型

3.1 核心板+IO底板平台化架构

VCU模块采用核心板+IO底板的平台化架构。核心板集成主控MCU、SBC安全监控芯片、CAN/CAN FD收发器、LIN收发器及必要的外围电路，通过高密度板对板连接器与IO底板对接。IO底板承载数字量输入调理电路、模拟量输入调理电路、高边/低边驱动电路及车载以太网PHY（选配）。不同车型仅需调整IO底板的焊接配置或更换不同规格的IO底板，核心板保持不变。该架构将平台化复用率提升至80%以上，衍生车型的VCU开发周期从传统方案的12-16周压缩至4-6周。

3.2 信号调理与驱动电路

• 数字量输入调理：开关量信号经电阻分压、RC滤波及稳压管钳位后送入MCU GPIO，同时通过ADC通道冗余采集用于功能安全校验。
• 模拟量输入调理：油门踏板等安全相关传感器采用双路冗余ADC采集，MCU持续校验双路信号的比值一致性以诊断故障。
• 功率驱动输出：高边驱动选用集成过流保护与诊断反馈的车规级智能开关芯片，低边驱动选用带钳位保护的N沟道MOSFET，所有输出通道均具备短路与开路诊断能力。

3.3 热管理与结构集成

四、嵌入式软件与基础软件架构

4.1 AUTOSAR CP基础软件

• MCAL层：提供MCU外设驱动的标准化接口，包括ADC、PWM、CAN、SPI、GPIO及看门狗等模块，由MCU厂商或第三方供应商提供AUTOSAR配置工具支持。
• 服务层与ECU抽象层：实现CAN通信栈、诊断栈、网络管理及OS等基础软件模块，可适配Vector、EB等主流工具链。
• 复杂驱动（CDD）：针对SBC芯片控制、硬件安全监控及特定IO诊断等非标准化功能进行封装，对外提供标准化接口。

4.2 应用层功能模块

• 整车能量管理：根据驾驶员需求扭矩、电池SOC、电机温度及附件功耗，决策驱动扭矩限值与能量回收强度。
• 高压上下电管理：管理高压继电器时序，监控预充过程与绝缘电阻，异常时立即断开高压回路。
• 故障诊断与存储：依据UDS诊断协议，将故障码与冻结帧数据存储于Data Flash，通过CAN总线供诊断仪读取。

五、研发验证与车规测试

VCU模块作为新能源汽车整车控制的核心电子部件，研发阶段必须完成全面的DV与PV测试：

测试类别	核心测试项目	要求/标准
功能测试	全IO通道功能验证	全通道输入输出逻辑与电气特性符合设计
	CAN/CAN FD通信测试	全节点报文收发无误，总线负载率<70%
	UDS诊断协议一致性	通过ISO 14229-1协议一致性测试
电气测试	介电强度测试	AC 500V/1min，无击穿闪络
	绝缘电阻测试	DC 500V，绝缘电阻≥10MΩ
	抛负载保护测试	ISO 7637-2脉冲5a，模块无损坏
环境试验	高温运行	+85℃环境，满载运行500小时无故障
	低温运行	-40℃环境，启动并持续运行24小时
	温度循环	-40℃ ~ +85℃，1000个循环（GB/T 28046.4）
机械试验	随机振动	10-2000Hz，三轴各21小时（GB/T 28046.3）
	机械冲击	50g/11ms半正弦，六向各3次

六、ODM项目执行路径与里程碑

里程碑	核心任务	周期	客户配合事项
M1：需求对齐	确定IO资源清单、通信架构、功能安全等级、外形尺寸	1周	提供整车EE架构文档与VCU功能需求规范
M2：硬件设计	原理图设计、PCB Layout、BOM选型、成本核算	3周	确认BOM品牌策略与关键器件规格
M3：A样打样	PCBA贴片、模块装配、基础功能验证	3周	提供整车通信矩阵与DBC文件
M4：DV验证	全功能测试、环境试验、EMC测试、功能安全验证	5周	配合提供测试车辆与整车联调环境
M5：C样试产	小批量试产（300台）、PV试验、PPAP提交	4周	下达首批正式采购订单并确认PPAP文件

七、成本优化与品质承诺

7.1 精益成本策略

• 核心板复用：同一核心板覆盖多个车型的VCU需求，核心板研发与模具成本分摊降低60%以上。
• 国产车规器件导入：MCU、SBC芯片、CAN收发器及功率驱动芯片优先选用国产车规级方案，BOM成本较全进口方案可降低20%-25%。
• 自动化测试：定制化FCT测试工装覆盖全IO通道、CAN通信及UDS诊断测试，单板测试时间从人工15分钟缩短至90秒。

7.2 品质体系保障

• 认证体系：安徽英特丽已通过ISO9001、ISO14001、ISO45001、IATF16949及ESD体系认证，满足整车厂客户审厂要求。
• 出厂全检：每台VCU模块出厂前完成全IO通道功能测试、CAN通信全节点测试、绝缘耐压测试及8小时满载老化运行。
• 售后支持：提供5年或10万公里标准质保；支持通过CAN总线进行在线故障诊断与固件刷写，降低整车厂售后维护成本。
