一、行业背景与ODM合作价值

1.1 整车控制器的技术演进

VCU作为新能源汽车的"大脑"，承担着整车能量管理、驱动扭矩分配、高压上下电控制、故障诊断与安全监控等核心功能。随着电子电气架构从分布式向域集中式演进，VCU的功能边界持续扩展，部分车型已将其与BMS、MCU等控制器进行功能域融合。当前VCU在硬件层面正朝着多核高性能处理器、AUTOSAR标准软件架构及功能安全ASIL C/D方向发展。据行业测算，VCU单车价值量约800-2000元，是新能源汽车核心电子控制器中国产化替代与降本的重要方向之一。

1.2 ODM服务的核心价值

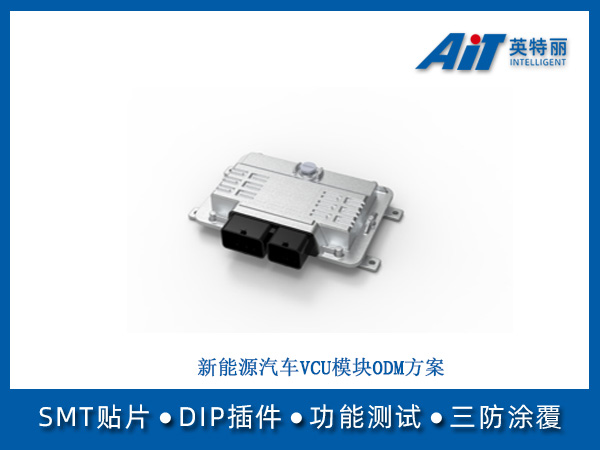

本方案面向新能源乘用车整车厂与电控系统集成商，提供新能源汽车VCU模块的ODM定制研发与PCBA制造服务。我们采用车规级多核MCU平台，集成CAN FD/LIN车载通信接口、硬线输入输出、高边/低边驱动及功能安全监控电路，可适配AUTOSAR CP基础软件架构与ISO 26262 ASIL C/D功能安全等级需求。通过安徽英特丽的汽车电子制造能力，我们帮助客户将VCU硬件从方案定型到SOP批量交付的周期压缩至20周内，BOM成本较客户自研方案可降低约15%，助力整车厂快速完成车型适配与产线装车验证。

1.3 典型应用场景

二、核心技术规格

2.1 关键性能指标

本方案对标乘用车主流VCU硬件规格，在处理性能、接口资源、功能安全及环境适应性等维度进行了系统性的架构设计与器件选型。

参数类别	核心技术指标	规格参数	设计依据/说明
处理平台	主控MCU	车规级32位多核MCU，主频≥200MHz	支持锁步双核或独立核架构
	存储容量	Flash ≥ 4MB，RAM ≥ 512KB	满足AUTOSAR CP软件栈与应用层需求
	外部存储	Data Flash ≥ 64KB（EEPROM仿真）	存储故障信息与车辆参数
车载通信	CAN/CAN FD	3-4路CAN 2.0B / CAN FD	支持整车动力CAN、车身CAN及诊断CAN
	LIN总线	1-2路LIN 2.1	用于空调、座椅等低速节点通信
	车载以太网	1路100BASE-T1（可选）	支持域集中式架构与OTA刷写
IO接口	数字量输入	16-24路（高有效/低有效可配置）	钥匙开关、档位信号、制动开关等
	模拟量输入	8-12路（0-5V/0-12V）	油门踏板、制动踏板等传感器
	功率驱动输出	高边驱动4-8路，低边驱动8-12路	继电器线圈、电磁阀、指示灯等
功能安全	安全等级	ISO 26262 ASIL C（硬件指标）	MCU锁步双核+独立监控IC
	电源监控	独立SBC芯片（系统基础芯片）	集成看门狗、电压监控与安全状态切换
	安全状态路径	硬件级安全状态切换电路	故障时强制进入安全状态
电源与防护	工作电压范围	DC 9V-16V（12V车载电源）	支持冷启动电压跌至6V维持通信
	静态电流	≤ 0.5mA（KL15断电后）	满足整车静置功耗要求
	电气防护	防反接、过压保护、瞬态抑制	符合ISO 16750-2车载电气环境

三、硬件系统架构与核心选型

3.1 功能安全多核架构

VCU硬件采用车规级多核MCU+独立SBC芯片的功能安全架构。主控MCU内部集成锁步双核处理单元，两个核心同步执行相同的应用代码并实时比对运算结果，一旦出现差异即触发安全状态切换。SBC芯片独立于MCU运行，负责电源电压监控、窗口看门狗刷新及安全状态路径控制。当SBC检测到MCU看门狗超时或电源电压异常时，通过硬件路径直接切断功率驱动输出的高边预驱供电，确保整车高压系统进入安全状态。该架构满足ASIL C功能安全等级对单点故障诊断覆盖率≥97%的硬件指标要求。

3.2 接口电路与信号调理

• 数字量输入调理：外部开关量信号经过电阻分压、RC滤波及稳压管钳位后送入MCU GPIO，同时通过ADC通道冗余采集用于功能安全校验。支持高有效（接12V）与低有效（接地）两种信号极性。
• 模拟量输入调理：油门踏板等安全相关传感器采用双路冗余ADC采集，两个独立通道电压比值固定，MCU持续校验比值一致性以诊断传感器或调理电路故障。
• CAN通信接口：CAN收发器选用具备总线故障保护、唤醒及休眠功能的车规级芯片，CAN FD数据段速率最高支持5Mbps，满足域控制器高速通信需求。

3.3 热管理与结构集成

四、基础软件与AUTOSAR适配

4.1 AUTOSAR CP基础软件架构

• MCAL微控制器抽象层：提供MCU外设驱动的标准化接口，包括ADC、PWM、CAN、SPI、GPIO及看门狗等模块，由MCU厂商或第三方供应商提供符合AUTOSAR规范的配置工具。
• ECU抽象层与服务层：实现CAN通信栈（CanIf/CanTp/PduR）、诊断栈（Dcm/Dem）、网络管理（CanNm）及OS操作系统等基础软件模块，可适配Vector、EB或其他AUTOSAR CP工具链。
• 复杂驱动（CDD）：对于SBC芯片控制、硬件安全状态监控及特定IO诊断等非标准化功能，通过AUTOSAR复杂驱动模块进行封装，对外提供标准化接口供应用层调用。

4.2 应用层功能概述

• 整车能量管理：根据驾驶员需求扭矩、电池SOC、电机温度及附件功耗，综合决策驱动扭矩限值与能量回收强度。
• 高压上下电控制：管理高压继电器闭合与断开时序，监控预充过程与绝缘电阻，异常时立即断开高压回路。
• 故障诊断与存储：依据UDS诊断协议（ISO 14229），将故障码与冻结帧数据存储于Data Flash中，通过CAN总线供诊断仪读取。

五、研发验证与车规测试

VCU作为新能源汽车整车控制的核心电子部件，研发阶段必须完成全面的DV与PV测试：

测试类别	核心测试项目	要求/标准
功能测试	全IO通道功能验证	全通道输入输出逻辑与电气特性符合设计
	CAN/CAN FD通信测试	全节点报文收发无误，总线负载率<70%
	UDS诊断协议测试	通过ISO 14229-1协议一致性测试
电气测试	介电强度测试	AC 500V/1min，无击穿闪络
	绝缘电阻测试	DC 500V，绝缘电阻≥10MΩ
	过压/反接保护	输入28V/1min不损坏，反接12V无损坏
环境试验	高温运行	+85℃环境，满载运行500小时无故障
	低温运行	-40℃环境，启动并持续运行24小时
	温度循环	-40℃ ~ +85℃，1000个循环（GB/T 28046.4）
机械试验	随机振动	10-2000Hz，三轴各21小时（GB/T 28046.3）
	机械冲击	50g/11ms半正弦，六向各3次

六、ODM项目执行路径与里程碑

里程碑	核心任务	周期	客户配合事项
M1：需求对齐	确定IO资源清单、通信架构、功能安全等级、外形尺寸	2周	提供整车EE架构文档与VCU功能需求规范
M2：硬件设计	原理图设计、PCB Layout、BOM选型、成本核算	4周	确认BOM品牌策略与关键器件规格
M3：A样打样	PCBA贴片、模块装配、基础功能验证	4周	提供整车通信矩阵与DBC文件
M4：DV验证	全功能测试、环境试验、EMC测试、功能安全验证	6周	配合提供测试车辆与整车联调环境
M5：C样试产	小批量试产（200台）、PV试验、PPAP提交	4周	下达首批正式采购订单并确认PPAP文件

七、成本优化与品质承诺

7.1 精益成本策略

• 平台化硬件架构：乘用车与商用车VCU共用MCU平台与PCB叠层设计，仅IO接口数量与功率驱动通道数不同，硬件研发成本分摊降低50%。
• 国产车规器件导入：MCU、SBC芯片、CAN收发器及功率驱动芯片优先选用国产车规级方案，BOM成本较全进口方案可降低20%-25%。
• 自动化测试：定制化FCT测试工装覆盖全IO通道、CAN/CAN FD通信及UDS诊断测试，单板测试时间从人工15分钟缩短至90秒。

7.2 品质体系保障

• 认证体系：安徽英特丽已通过ISO9001、ISO14001、ISO45001、IATF16949及ESD体系认证，满足整车厂客户审厂要求。
• 出厂全检：每台VCU模块出厂前完成全IO通道功能测试、CAN通信全节点测试、绝缘耐压测试及8小时满载老化运行。
• 售后支持：提供5年或10万公里标准质保；支持通过CAN总线进行在线故障诊断与固件刷写，降低整车厂售后维护成本。
