一、行业背景与ODM合作价值

1.1 新能源汽车电驱系统的技术演进

驱动电机作为新能源汽车的"心脏"，其功率密度、效率区间与NVH性能直接决定了整车的加速体验、续航里程与驾乘品质。当前乘用车驱动电机的主流技术路线已高度收敛至永磁同步电机，扁线绕组、油冷散热及碳化硅控制器适配成为新一代电驱平台的标准配置。随着800V高压架构加速量产，驱动电机在绝缘等级、轴承轴电流防护及高速化设计等方面面临更高的技术挑战。据行业数据，驱动电机单车价值量约占整车BOM成本的5%-7%，是新能源核心零部件国产化与降本的重要方向。

1.2 ODM服务的核心价值

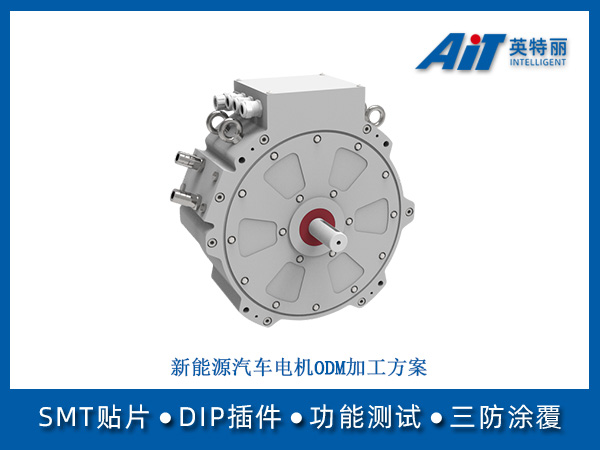

本方案面向新能源乘用车整车厂与电驱系统集成商，提供新能源汽车驱动电机定转子及总成的ODM定制研发与制造服务。我们具备永磁同步电机从电磁方案设计、定转子铁芯制造、扁线绕组/圆线绕组、永磁体装配、转子动平衡到总成下线测试的全流程能力，覆盖60kW至200kW主流功率段，适配400V与800V两种电压平台。通过安徽英特丽的规模化制造与供应链整合能力，我们帮助客户将驱动电机从方案定型到SOP批量交付的周期压缩至28周内，BOM成本较客户自研方案可降低约12%，助力整车厂快速响应车型迭代与产能扩张需求。

1.3 典型应用场景

二、核心技术规格

2.1 关键性能指标

本方案对标乘用车主流驱动电机性能规格，在功率密度、效率图谱、NVH水平及可靠性等维度进行了系统性的电磁设计与结构优化。

参数类别	核心技术指标	规格参数	设计依据/说明
基本规格	电机类型	永磁同步电机（PMSM）	内置式V型磁钢转子结构
	额定/峰值功率	60kW / 120kW / 200kW	峰值功率可持续30秒
	额定/峰值扭矩	150Nm / 280Nm / 380Nm	适配乘用车及轻型商用车需求
性能指标	最高转速	12000rpm / 15000rpm / 18000rpm	适配减速比与整车最高车速
	最高效率	≥ 97%	额定电压、额定转速附近
	高效区占比	≥ 85%（效率>90%区域）	覆盖NEDC/CLTC工况常用区间
电压平台	400V平台	直流母线240V-450V	绝缘等级H级（180℃）
	800V平台	直流母线500V-900V	绝缘等级C级（200℃），耐电晕漆包线
	轴电流防护	陶瓷球轴承或碳纤维接地环	防止高频共模电压导致轴承电腐蚀
绕组与冷却	绕组形式	扁线绕组（Hair-pin）/ 圆线绕组	扁线方案槽满率提升至65%以上
	冷却方式	水冷（60-120kW）/ 油冷（200kW）	油冷方案持续功率密度≥4.5kW/kg
	温度传感器	定子绕组端部NTC/PTC埋入	实时温度监测与过温降额保护
NVH指标	空载振动	≤ 1.5 mm/s（RMS，额定转速）	转子动平衡精度G2.5级
	噪声水平	≤ 72 dB(A)（额定转速满载）	定子铁芯斜槽或转子磁钢分段设计

三、电磁设计与关键工艺

3.1 电磁方案与拓扑选型

驱动电机采用内置式永磁同步电机拓扑，转子磁钢V型排布。该结构充分利用磁阻转矩分量，在全转速范围内兼具高效率与宽调速能力。电磁设计基于有限元仿真工具进行多参数扫描优化，重点优化齿槽转矩、反电动势谐波含量及峰值转矩电流比。定子铁芯选用0.27mm或0.30mm低损耗硅钢片，通过自粘结或激光焊接工艺叠压成型。转子磁钢选用高矫顽力钕铁硼材料，耐温等级不低于UH级（180℃），退磁曲线在极限工况下有足够安全裕量。

3.2 扁线绕组与定子制造

• 扁线绕组优势：相比传统圆线绕组，扁线方案可将定子槽满率从45%提升至65%以上，直流铜耗降低约15%-20%，同时改善绕组端部散热条件。
• Hair-pin成型工艺：扁铜线经激光或冲压剥离端部绝缘层后，通过专用折弯设备成型为发卡状线圈，插入定子槽后进行端部扭头与TIG/MIG焊接，最后做绝缘浸渍处理。
• 绝缘体系：400V平台采用H级绝缘系统，800V平台需升级为C级绝缘，漆包线采用耐电晕涂层，槽绝缘纸选用高导热耐高温材料，满足局部放电起始电压要求。

3.3 转子装配与动平衡

四、NVH优化与台架验证

4.1 NVH性能优化措施

• 电磁力波优化：通过转子磁钢分段错极、定子铁芯斜槽及极槽配合优化，降低径向电磁力波的空间低阶次分量，从源头抑制电磁噪声。
• 结构模态避频：利用有限元模态分析，确保定子铁芯、壳体及端盖的固有频率避开主要电磁力波频率，避免共振放大噪声。
• 轴承选型：选用低噪音深沟球轴承或圆柱滚子轴承，轴承室配合公差严格控制，避免因装配应力导致轴承噪声异常。

4.2 台架性能验证

• 效率Map测试：在测功机台架上按照电压与转速网格点扫描，绘制完整的电机效率等高线图，验证高效区占比是否满足设计目标。
• 温升测试：额定工况下持续运行至热平衡，绕组温升不超过绝缘等级允许限值。峰值工况下运行30秒后绕组温度不超过退磁风险温度。
• 耐久测试：按照额定工况-峰值工况交替循环运行，累计不少于500小时，测试后反电动势与绝缘电阻变化在允许范围内。

五、研发验证与型式试验

新能源汽车驱动电机作为涉及车辆行驶安全的核心部件，研发阶段必须完成全面的DV与PV测试：

测试类别	核心测试项目	要求/标准
性能测试	效率Map测试	最高效率≥97%，高效区占比≥85%
	峰值扭矩/功率测试	达到设计值，持续30秒无降额
	反电动势测试	与设计值偏差≤3%，三相不平衡度≤1%
安规与绝缘	绝缘电阻测试	DC 1000V，绝缘电阻≥100MΩ
	介电强度测试	AC 2500V/1min，无击穿闪络
	局部放电测试	800V平台局部放电起始电压≥1200V
环境与耐久	高温运行	+85℃冷却液，满载运行500小时无故障
	温度循环	-40℃ ~ +120℃，500个循环（GB/T 28046.4）
	湿热循环	+85℃/85%RH，运行240小时无绝缘失效
机械试验	随机振动	10-2000Hz，三轴各21小时（GB/T 28046.3）
	机械冲击	50g/11ms半正弦，六向各3次

六、ODM项目执行路径与里程碑

里程碑	核心任务	周期	客户配合事项
M1：需求对齐	确定功率/扭矩等级、电压平台、冷却方式、安装接口	2周	提供整车动力性指标与安装边界条件
M2：电磁方案	电磁设计、热仿真、效率Map计算、成本估算	4周	确认性能指标与成本预算
M3：A样试制	定转子铁芯制造、绕组嵌线、总成装配与台架测试	8周	提供电机控制器样品供联调
M4：B样验证	DV试验、整车冬季/夏季标定、NVH优化	10周	提供试验车辆并协调试验场资源
M5：C样试产	小批量试产（50台）、PV试验、PPAP提交	4周	下达首批正式采购订单并确认PPAP文件

七、成本优化与品质承诺

7.1 精益成本策略

• 平台化冲片：60kW与120kW电机共用定转子冲片模具，仅通过铁芯叠厚与绕组匝数调整实现功率覆盖，模具分摊成本降低50%。
• 国产材料导入：硅钢片、钕铁硼磁钢、漆包扁线及轴承优先选用国产成熟供应商方案，材料成本较全进口方案可降低18%-25%。
• 自动化产线：定子绕组Hair-pin成型、插线、扭头、焊接及绝缘处理实现全流程自动化，单台制造成本较半自动线降低35%。

7.2 品质体系保障

• 认证体系：安徽英特丽已通过ISO9001、ISO14001、ISO45001、IATF16949及ESD体系认证，满足整车厂客户审厂要求。
• 下线全检：每台驱动电机出厂前完成绝缘电阻测试、介电强度测试、反电动势测试、匝间绝缘测试及全速动平衡检测。
• 售后支持：提供5年或10万公里标准质保；支持故障件返回分析并输出8D改善报告，持续提升产品可靠性。
