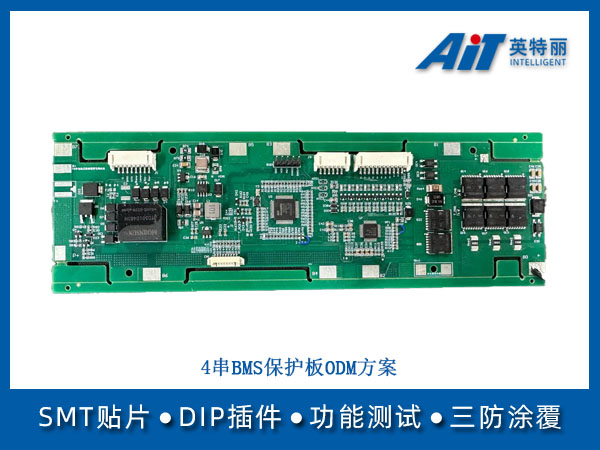

一、行业背景与ODM合作价值

1.1 12V锂电池组的广泛渗透

4串锂电池组（标称电压12.8V-14.8V，满电约14.4V-16.8V）是消费电子、便携式储能、电动工具、太阳能路灯、应急照明及小型UPS不间断电源等领域最基础的储能单元。随着锂电池成本持续走低与铅酸替代进程加速，12V锂电池组在户外露营电源、车载冰箱、电动滑板车、扫地机器人及安防报警器等产品中的渗透率正快速增长。4串BMS保护板作为电池包的标配组件，需要在极小的PCB空间内集成电压采集、过充过放保护、短路保护及均衡管理功能，同时对静态功耗要求极为严苛——优秀的4串保护板休眠功耗可低至数微安，避免电池在长期仓储过程中因保护板自耗电而深度亏电。

1.2 ODM服务的核心价值

本方案面向便携式储能品牌商、电动工具电池PACK厂及智能家居设备商，提供4串BMS保护板的ODM定制研发与PCBA制造服务。我们采用高集成度单芯片BMS保护IC+低功耗MCU的紧凑架构，支持4串磷酸铁锂或三元锂电池组，持续放电电流覆盖10A至30A，集成硬件过流保护、软件辅助保护、被动均衡及NTC温度监控功能。通过安徽英特丽的规模化制造与自动化测试能力，我们帮助客户将4串BMS保护板从方案定型到批量交付的周期压缩至8周内，BOM成本较客户自研方案可降低约20%，助力设备商快速响应消费级与工业级市场需求。

1.3 典型应用场景

二、核心技术规格

2.1 关键性能指标

本方案对标市场主流12V平台BMS保护板的硬件规格，在采集精度、保护响应速度、静态功耗及PCB紧凑度等维度进行了系统性的设计优化。

参数类别	核心技术指标	规格参数	设计依据/说明
基本规格	支持串数	4串	标称12.8V-14.8V，满电约14.4V-16.8V
	电芯类型	三元锂（NCM）/ 磷酸铁锂（LFP）	通过焊接选项与固件配置切换
	持续放电电流	10A / 20A / 30A	峰值电流可达持续2倍（5秒）
采集与保护	单体电压采集精度	±15mV（25℃常温）	集成BMS保护IC内置ADC采样
	总压采集精度	±1%（全温度范围）	电阻分压+MCU ADC采样
	电流保护精度	±5%（过流阈值）	硬件过流比较器+分流器采样
保护功能	过充保护	三元4.25V±25mV，铁锂3.65V±25mV	硬件保护IC+MCU软件双重机制
	过放保护	三元2.8V±80mV，铁锂2.5V±80mV	可根据电芯规格灵活配置
	短路保护	硬件检测<30μs关断MOSFET	负载移除后自动恢复或锁定可选
均衡管理	均衡方式	被动均衡	均衡电流50mA-80mA
	均衡策略	充电末端压差触发均衡	均衡开启压差可配置（典型30mV）
	均衡触发条件	单体电压>均衡开启阈值且压差>设定值	避免无效均衡消耗电量
温度保护	温度采样路数	1-2路NTC	覆盖电芯表面温度监测
	保护温度阈值	充电0℃~55℃，放电-20℃~70℃	超出范围关断对应回路
功耗与尺寸	正常工作功耗	≤ 50μA（MCU休眠模式）	延长电池仓储与待机时间
	深度休眠功耗	≤ 5μA（运输/仓储模式）	保护板进入超低功耗状态
	PCB尺寸	≤ 40mm × 25mm（典型值）	适配紧凑型电池PACK结构

三、硬件系统架构与核心选型

3.1 高集成度单芯片架构

4串BMS保护板采用专用BMS保护IC+可选MCU的紧凑架构。核心保护IC内部集成4串电芯电压采集、硬件过充/过放/过流比较器、被动均衡控制开关及充放电MOSFET驱动逻辑，单颗芯片即可完成BMS保护板的核心功能。对于需要通信接口的应用场景，可额外搭配一颗低功耗MCU（如Cortex-M0+内核），通过I2C或UART接口与保护IC通信，实现电量估算、温度管理及对外数据交互。该架构器件数量极少，PCB面积可控制在40mm×25mm以内，BOM成本极具竞争力。

3.2 功率MOSFET与低功耗设计

• 充放电MOSFET选型：充电与放电回路采用独立N沟道MOSFET。30A持续放电规格选用耐压30V、Rds(on)低于3mΩ的DFN3x3或SOP-8封装MOSFET，单管即可满足需求，无需并联。
• 低功耗休眠电路：MCU在电池静置时进入深度休眠模式，通过保护IC的充放电状态变化或外部按键触发唤醒。休眠状态下保护板整体功耗可控制在5μA以内，满足电池长期仓储需求。
• 短路保护机制：保护IC内置高速短路比较器，检测到放电电流超出短路阈值后，在30微秒内拉低MOSFET栅极电压关断放电回路，响应速度远快于MCU软件判断方式。

3.3 紧凑PCB与结构设计

四、嵌入式软件与智能管理策略

4.1 电量估算与保护管理

• 电压法SOC估算：4串电池组容量较小、负载变化相对简单，采用开路电压法结合负载补偿进行SOC估算，精度可满足消费级产品的显示需求。
• 充放电状态判断：MCU通过监测电流方向与大小，自动识别充电、放电、静置三种状态，据此切换SOC估算模型与保护逻辑。
• 保护阈值在线配置：通过UART或蓝牙接口可在线调整过充、过放、过流及温度保护阈值，适应不同电芯规格与客户需求。

4.2 低功耗与智能休眠

• 多级休眠策略：静置超30分钟后MCU进入浅休眠模式，仅保持保护IC硬件监控。超72小时无充放电活动进入深度休眠，保护板功耗降至5μA以下。充电或按键触发即可快速唤醒。
• 运输模式：通过短接指定测试点或按键组合，可强制进入运输模式，关闭放电MOSFET并进入最低功耗状态，确保产品海运仓储数月后电池不亏电。
• LED电量指示：通过按键触发LED灯带显示当前电池电量，便于用户快速了解剩余续航，按键释放后LED自动熄灭以节省功耗。

五、研发验证与可靠性测试

4串BMS保护板作为锂电池包的安全核心部件，研发阶段必须完成全面的功能与可靠性验证：

测试类别	核心测试项目	要求/标准
电气性能	电压采集精度验证	4串全温度范围误差≤±20mV
	保护阈值精度验证	过充/过放/过流阈值误差≤±5%
	均衡功能验证	各串均衡电流偏差≤±15%
保护功能	过充保护响应时间	< 500ms（硬件保护）
	短路保护响应时间	< 30μs，1000次无失效
	MOSFET可靠性	满载通断10000次，导通电阻变化<20%
功耗测试	正常工作功耗	≤ 50μA
	深度休眠功耗	≤ 5μA
环境试验	高温运行	+70℃环境，满载运行72小时无故障
	低温运行	-20℃环境，满载启动并运行24小时
	温度循环	-20℃ ~ +70℃，200个循环（GB/T 2423.22）

六、ODM项目执行路径与里程碑

里程碑	核心任务	周期	客户配合事项
M1：需求对齐	确定电流等级、电芯类型、保护阈值、是否需要通信功能	1周	提供电芯规格书与电池PACK结构图
M2：方案设计	原理图设计、BOM选型、PCB布局、成本核算	1周	确认BOM品牌偏好与保护参数阈值
M3：工程打样	PCB Layout、PCBA贴片、保护板样机组装与调试	2周	提供电芯样品供联调测试
M4：测试验证	全功能测试、保护功能验证、功耗测试、老化测试	2周	配合电池包充放电循环测试
M5：试产交付	小批量试产（1000片）、工艺固化、首批出货	2周	下达首批正式采购订单

七、成本优化与品质承诺

7.1 精益成本策略

• 极简BOM设计：基础版4串保护板仅需1颗保护IC+1颗MOSFET+少量阻容器件，BOM物料数量控制在15颗以内，综合成本较分立器件方案降低30%以上。
• 国产器件优先：保护IC、MOSFET、NTC及阻容器件全部选用国产成熟方案，在保证可靠性的前提下实现最优成本。
• 拼板与自动化测试：PCB采用多拼板设计提高SMT效率，定制化FCT测试工装支持多板并行测试，单板测试时间控制在15秒以内，制造成本大幅下降。

7.2 品质体系保障

• 认证体系：安徽英特丽已通过ISO9001、ISO14001、ISO45001、IATF16949及ESD体系认证，满足消费电子与工业设备客户审厂要求。
• 出厂全检：每片4串BMS保护板出厂前完成全串电压采集精度校准、保护功能全项检测（过充/过放/短路/过温/均衡）、功耗测试及8小时满载老化运行。
• 售后支持：提供1年标准质保，终身技术支持；支持通过通信接口进行参数配置与故障诊断，降低客户售后维护成本。
