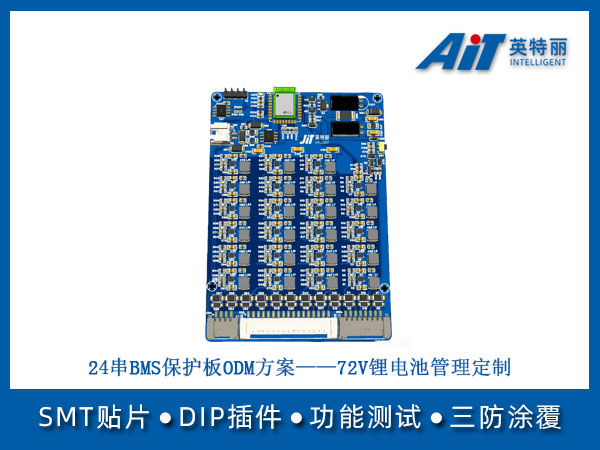

一、行业背景与ODM合作价值

1.1 72V锂电池组的广泛应用

24串锂电池组（标称电压72V-76.8V，满电约87.6V）是电动摩托车、外卖配送车、电动三轮车、AGV物流小车及小型工商业储能系统的核心动力与储能单元。随着新国标电摩市场持续扩大以及即时配送行业对长续航车辆的需求增长，72V平台锂电池组的出货量正在快速攀升。与低压平台相比，24串电池组对BMS保护板的电压采集精度、多级保护响应速度、均衡管理能力及高压绝缘安全性提出了更高要求。一套可靠的24串BMS保护板，需要在全温度范围内保持单体电压采集精度优于±10mV，并在短路等极端故障下于微秒级关断功率回路，是电池包安全运行的最后一道防线。

1.2 ODM服务的核心价值

本方案面向电动摩托车整车厂、电池PACK厂及储能系统集成商，提供24串BMS保护板的ODM定制研发与PCBA制造服务。我们采用车规级多通道AFE芯片+32位MCU的双芯片架构，支持24串磷酸铁锂或三元锂电池组，持续放电电流覆盖50A至150A，集成硬件过流保护、软件多级保护、被动均衡及UART/RS485/CAN多种通信接口。通过安徽英特丽的规模化制造与全流程品控能力，我们帮助客户将24串BMS保护板从方案定型到批量交付的周期压缩至12周内，BOM成本较客户自研方案可降低约15%，助力电池PACK厂快速响应整车厂的配套需求。

1.3 典型应用场景

二、核心技术规格

2.1 关键性能指标

本方案对标市场主流72V平台BMS保护板的硬件规格，在采集精度、保护响应速度、均衡能力及高压安全等维度进行了系统性的设计优化。

参数类别	核心技术指标	规格参数	设计依据/说明
基本规格	支持串数	24串	标称电压72V-76.8V，满电约87.6V
	电芯类型	三元锂（NCM/NCA）/ 磷酸铁锂（LFP）	可通过固件配置切换保护阈值
	持续放电电流	50A / 80A / 150A	峰值电流可达持续1.5倍（10秒）
采集与保护	单体电压采集精度	±8mV（25℃常温），±15mV（全温度范围）	车规级AFE芯片，内置16位ADC
	总压采集精度	±0.5%（全温度范围）	电阻分压+运放调理方案
	电流采集精度	±1%（额定量程）	高精度分流器+差分运放采样
保护功能	过充保护	三元4.25V±25mV，铁锂3.65V±25mV	硬件AFE保护+软件MCU冗余双重机制
	过放保护	三元2.8V±50mV，铁锂2.5V±50mV	可根据电芯规格灵活配置
	短路保护	硬件检测<50μs关断MOSFET	抗负载冲击误触发设计
均衡管理	均衡方式	被动均衡	均衡电流80mA-150mA
	均衡策略	充电末端+静态双模式均衡	均衡开启压差可配置（典型20mV）
	均衡效率	支持多串同时均衡	最大同时均衡串数≥8串
温度保护	温度采样路数	4-6路NTC	覆盖电芯表面、MOSFET散热片及环境温度
	充电保护温度	0℃ ~ 55℃	超出范围关断充电MOSFET
	放电保护温度	-20℃ ~ 70℃	超出范围关断放电MOSFET
通信接口	有线通信	UART / RS485 / CAN 2.0B	与仪表、整车控制器或上位机通信
	无线通信（可选）	蓝牙BLE 5.0	手机APP查看电池状态与故障信息
	通信协议	支持自定义协议或Modbus RTU	可对接主流整车通信架构

三、硬件系统架构与核心选型

3.1 多通道AFE+MCU双芯片架构

24串BMS保护板采用车规级多通道模拟前端（AFE）芯片+32位MCU的双芯片冗余架构。AFE芯片支持24串电芯电压的同步轮询采集，内置高精度16位ADC、多路温度采样通道及硬件级过压/欠压/过流比较器。AFE芯片通过SPI隔离通信接口与MCU进行数据传输，通信隔离耐压不低于2500Vrms。MCU负责SOC估算、均衡策略调度、充放电MOSFET逻辑控制、对外通信协议解析及故障存储管理。该架构的核心优势在于：即使MCU程序跑飞或SPI通信异常，AFE芯片的纯硬件保护链路仍可在微秒级独立完成过充、过放及短路保护动作，实现硬件与软件的双冗余安全机制。

3.2 功率MOSFET与驱动电路

• 充放电MOSFET选型：充电与放电回路采用独立N沟道MOSFET控制。150A持续放电规格选用耐压100V、Rds(on)低于1.5mΩ的TO-220或DFN5x6封装MOSFET，多管并联降损。充电MOSFET选用耐压100V、Rds(on)低于3mΩ规格。
• MOSFET栅极驱动：采用专用高压栅极驱动IC，提供稳定的10V-12V栅极驱动电压，确保MOSFET充分导通。驱动回路串联小阻值栅极电阻抑制高频振荡。
• 短路保护硬件链路：分流器电压信号经高速比较器实时监测，一旦超出短路阈值即通过硬件逻辑直接关断MOSFET栅极驱动，响应延迟低于50微秒，全程无需MCU参与判断。

3.3 高压绝缘与结构设计

四、嵌入式软件与智能管理策略

4.1 高精度SOC估算

• 库仑计+OCV修正算法：以高精度库仑计实时积分充放电电量为基础，结合磷酸铁锂或三元锂电池的开路电压曲线进行周期性SOC修正，全温度范围SOC估算误差优于±5%。
• 满充与放空校准：充电至单体电压达到满充阈值且充电电流降至截止电流时，自动校准SOC为100%。放电至欠压保护触发时，校准SOC为0%。
• SOH健康度估算：根据电池包累计循环次数、内阻变化趋势及容量衰减数据，实时估算电池健康状态，为梯次利用与退役评估提供数据支撑。

4.2 多级保护与故障诊断

• 三级过流保护：一级软件延时过流（200ms响应）用于防持续大电流放电；二级硬件快速过流（<50μs响应）用于防负载短路；三级MOSFET过温降额保护，结温超过105℃时自动降低放电电流或关断。
• 充放电分级温度保护：充电温度超出0℃~55℃范围关闭充电MOSFET，放电温度超出-20℃~70℃范围关闭放电MOSFET。低温充电时可选配加热膜驱动接口。
• 故障存储与诊断：将最近30次故障类型、触发阈值、发生时间及当时电池组运行参数存入MCU Flash，通过UART/CAN/蓝牙接口供售后读取分析。

五、研发验证与可靠性测试

24串BMS保护板作为72V锂电池组的安全核心部件，研发阶段必须完成全面的功能与可靠性验证：

测试类别	核心测试项目	要求/标准
电气性能	电压采集精度验证	24串全温度范围误差≤±15mV
	电流采集精度验证	-150A~+50A全量程误差≤±1%
	均衡功能验证	各串均衡电流偏差≤±10%
保护功能	过充保护响应时间	< 1s（软件保护），< 100ms（硬件保护）
	短路保护响应时间	< 50μs，1000次无失效
	充放电MOSFET可靠性	满载通断10000次，导通电阻变化<20%
安规与绝缘	介电强度测试	AC 1500V/1min，无击穿闪络
	绝缘电阻测试	DC 500V，绝缘电阻≥50MΩ
	SPI通信隔离耐压	≥2500Vrms，1min无击穿
环境试验	高温运行	+70℃环境，满载运行72小时无故障
	低温运行	-20℃环境，满载启动并运行24小时
	温度循环	-20℃ ~ +70℃，200个循环（GB/T 2423.22）

六、ODM项目执行路径与里程碑

里程碑	核心任务	周期	客户配合事项
M1：需求对齐	确定电流等级、电芯类型、保护阈值、通信协议、外形尺寸	1周	提供电芯规格书与电池PACK结构图
M2：方案设计	原理图设计、BOM选型、结构堆叠、成本核算	2周	确认BOM品牌偏好与保护参数阈值
M3：工程打样	PCB Layout、PCBA贴片、保护板样机组装与调试	3周	提供电芯样品供联调测试
M4：测试验证	全功能测试、保护功能验证、老化测试、安规测试	4周	配合电池包充放电循环测试
M5：试产交付	小批量试产（300片）、工艺固化、首批出货	2周	下达首批正式采购订单

七、成本优化与品质承诺

7.1 精益成本策略

• 平台化架构：24串BMS保护板与17串、20串版本共用MCU程序框架与通信协议栈，仅AFE芯片型号与采样线束不同，硬件研发成本分摊降低50%。
• 国产器件导入：AFE芯片、MCU、MOSFET及隔离器件优先选用国产成熟车规级方案，BOM成本较全进口方案可降低20%-25%。
• 自动化测试：定制化FCT测试工装覆盖24串电压采集校准、全保护功能验证、均衡功能检测及通信测试全流程，单板测试时间从人工12分钟缩短至60秒。

7.2 品质体系保障

• 认证体系：安徽英特丽已通过ISO9001、ISO14001、ISO45001、IATF16949及ESD体系认证，满足电池PACK厂及整车厂客户审厂要求。
• 出厂全检：每片24串BMS保护板出厂前完成全串电压采集精度校准、保护功能全项检测（过充/过放/短路/过温/均衡）、绝缘耐压测试及24小时满载老化运行。
• 售后支持：提供2年标准质保，终身技术支持；支持通过UART/CAN/蓝牙接口进行故障诊断与固件升级，降低电池PACK厂售后维护成本。
