一、行业背景与ODM合作价值

1.1 电动两轮车锂电池的规模化普及

随着新国标政策的深化执行与锂电成本的持续下降，电动自行车、电轻摩及共享电单车的锂电池渗透率已突破50%。锂电池相比铅酸电池在能量密度和循环寿命上具备显著优势，但其化学活性也更高，对过充、过放、过温及短路等异常工况的保护要求极为严苛。BMS（Battery Management System）保护板作为锂电池包的"安全中枢"，承担着电压采集、电流监控、温度保护、电量估算及充放电MOSFET控制等核心功能，其可靠性直接决定了电池包的使用寿命与安全底线。

1.2 ODM服务的核心价值

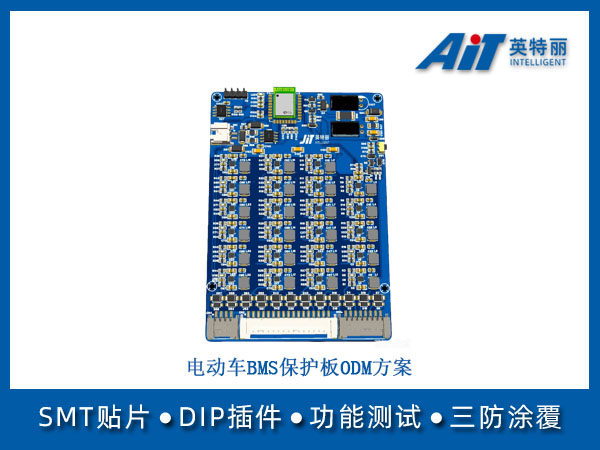

本方案面向电动两轮车整车厂、电池PACK厂及共享出行运营商，提供电动车锂电池BMS保护板的ODM定制研发与PCBA制造服务。我们采用车规级模拟前端（AFE）芯片与32位MCU的成熟架构，覆盖13串至20串主流锂电池组规格，支持硬件保护+软件管理双冗余安全机制。通过安徽英特丽的规模化制造与全流程品控能力，我们帮助客户将BMS保护板从方案定型到批量交付的周期压缩至10周内，BOM成本较客户自研方案可降低约15%，助力电池PACK厂快速响应整车厂的配套需求。

1.3 典型应用场景

二、核心技术规格

2.1 关键性能指标

本方案对标市场主流电动车BMS保护板的硬件规格，在采集精度、保护响应速度、均衡能力及可靠性等维度进行了系统性的设计优化。

参数类别	核心技术指标	规格参数	设计依据/说明
基本规格	支持串数	13串 / 17串 / 20串	对应48V/60V/72V主流车型
	持续放电电流	30A / 50A / 80A	峰值电流可达持续1.5倍（10秒）
	充电电流	≤ 10A（常规）/ 20A（快充版本）	支持2A/3A/5A/10A多档充电器
采集与保护	单体电压采集精度	±5mV（25℃常温）	车规级AFE芯片，内置16位ADC
	总压采集精度	±0.5%（全温度范围）	电阻分压+运放调理方案
	电流采集精度	±1%（额定量程）	高精度分流器+运放差分采样
保护功能	过充保护	单体4.25V ±25mV触发关断	硬件保护+软件冗余双重机制
	过放保护	单体2.7V ±50mV触发关断	可根据电芯规格灵活配置阈值
	短路保护	硬件检测<50μs关断MOSFET	抗负载冲击误触发设计
均衡管理	均衡方式	被动均衡	均衡电流50mA-100mA
	均衡策略	充电末端电压差触发均衡	均衡开启压差可配置（典型20mV）
温度保护	温度采样路数	2-4路NTC	覆盖电芯表面与MOSFET散热片
	保护阈值	充电0℃~55℃，放电-20℃~70℃	超出范围切断对应回路
通信接口	有线通信	UART / RS485 / 一线通	与仪表、充电器、整车控制器通信
	无线通信（可选）	蓝牙BLE 5.0	手机APP查看电池状态与故障信息

三、硬件系统架构与核心选型

3.1 双芯片冗余保护架构

BMS保护板采用模拟前端（AFE）+主控MCU的双芯片架构。AFE芯片负责多串电芯电压的高精度轮询采集、被动均衡开关控制及硬件级过压/欠压/过流保护信号输出。MCU通过SPI或I2C接口读取AFE采集数据，执行SOC估算、均衡策略调度、充放电MOSFET逻辑控制、温度保护及对外通信管理。该架构的核心优势在于：即使MCU程序跑飞或通信异常，AFE芯片的纯硬件保护链路仍能独立完成过充、过放及短路保护动作，实现了硬件与软件的双冗余安全机制。

3.2 功率MOSFET与驱动设计

• 充放电MOSFET选型：充电与放电回路采用独立N沟道MOSFET控制。80A持续放电规格选用耐压100V、Rds(on)低于2mΩ的TO-252或DFN5x6封装MOSFET，多管并联降低导通损耗与发热。
• MOSFET驱动电路：采用专用栅极驱动IC或分立电荷泵升压电路，确保高边MOSFET充分导通，栅极驱动电压不低于10V。驱动回路串联小阻值栅极电阻抑制振荡。
• 短路保护硬件链路：分流器电压信号经高速比较器实时监测，一旦超出短路阈值即通过硬件逻辑直接关断MOSFET栅极驱动信号，响应延迟低于50微秒，无需MCU参与判断。

3.3 热管理与结构设计

四、嵌入式软件与智能管理策略

4.1 SOC估算与电量管理

• 库仑计+电压修正算法：以高精度库仑计实时积分充放电电量为基础，结合开路电压（OCV）曲线进行周期性修正，确保SOC估算误差优于±5%。
• 满充与放空校准：充电至单体电压达到满充阈值且电流降至截止电流时，自动校准SOC为100%。放电至欠压保护触发时，校准SOC为0%。
• 循环寿命记录：累计记录电池包充放电循环次数与累计放电容量，为电池梯次利用与退役评估提供数据支撑。

4.2 保护策略与故障诊断

• 多级过流保护：一级过流（软件延时关断，200ms响应）用于防持续大电流放电；二级短路（硬件即时关断，50μs响应）用于防负载短路或MOSFET击穿。
• 温度分级保护：充电温度超出0℃~55℃范围时关闭充电MOSFET，放电温度超出-20℃~70℃范围时关闭放电MOSFET。MOSFET结温超出105℃时降额或关断。
• 故障存储与诊断：将最近20次故障类型、触发阈值、发生时间及当时电池状态存入MCU Flash，通过UART/蓝牙接口供售后读取分析。

五、研发验证与可靠性测试

BMS保护板作为锂电池包的安全核心部件，研发阶段必须完成全面的功能与可靠性验证：

测试类别	核心测试项目	要求/标准
电气性能	电压采集精度验证	全串全温度范围误差≤±5mV
	电流采集精度验证	-30A~+80A全量程误差≤±1%
	均衡功能验证	各串均衡电流偏差≤±10%
保护功能	过充保护响应时间	< 1s（软件保护），< 100ms（硬件保护）
	短路保护响应时间	< 50μs，1000次无失效
	充放电MOSFET可靠性	满载通断10000次，导通电阻变化<20%
环境试验	高温运行	+70℃环境，满载运行72小时无故障
	低温运行	-20℃环境，满载启动并运行24小时
	温度循环	-20℃ ~ +70℃，200个循环（GB/T 2423.22）
机械试验	振动测试	10~500Hz正弦扫频，3轴各2小时无松动
	跌落测试	1m高度6面跌落，功能正常无器件脱落

六、ODM项目执行路径与里程碑

里程碑	核心任务	周期	客户配合事项
M1：需求对齐	确定串数、电流等级、保护阈值、通信方式、外形尺寸	1周	提供电芯规格书与电池PACK结构图
M2：方案设计	原理图设计、BOM选型、结构堆叠、成本核算	2周	确认BOM品牌偏好与保护参数阈值
M3：工程打样	PCB Layout、PCBA贴片、保护板样机组装与调试	2周	提供电芯样品供联调测试
M4：测试验证	全功能测试、保护功能验证、老化测试、环境试验	3周	配合电池包充放电循环测试
M5：试产交付	小批量试产（500片）、工艺固化、首批出货	2周	下达首批正式采购订单

七、成本优化与品质承诺

7.1 精益成本策略

• 平台化架构：13串至20串保护板共用MCU程序框架与PCB基板设计，仅通过AFE芯片型号与焊接选项区分，硬件研发成本分摊降低50%。
• 国产器件导入：AFE芯片、MCU、MOSFET及采样电阻优先选用国产成熟方案，BOM成本较全进口方案可降低20%-25%。
• 自动化测试：定制化FCT测试工装覆盖电压采集校准、保护功能验证、均衡功能检测及通信测试全流程，单板测试时间从人工8分钟缩短至40秒。

7.2 品质体系保障

• 认证体系：安徽英特丽已通过ISO9001、ISO14001、ISO45001、IATF16949及ESD体系认证，满足电池PACK厂及整车厂客户审厂要求。
• 出厂全检：每片BMS保护板出厂前完成电压采集精度校准、保护功能全项检测（过充/过放/短路/过温）、绝缘耐压测试及24小时满载老化运行。
• 售后支持：提供2年标准质保，终身技术支持；支持通过UART或蓝牙接口进行故障诊断与固件升级，降低电池PACK厂售后维护成本。
