一、行业背景与ODM合作价值

1.1 新能源汽车电驱系统的技术演进

新能源汽车电驱系统正朝着高功率密度、高集成度、高压化方向快速演进。电机控制器作为电驱系统的核心单元，负责将动力电池的直流电转换为驱动电机的三相交流电，并对电机转矩、转速进行精确控制。当前主流方案已从分立器件向多合一集成电驱桥方向发展，控制器需同时满足宽调速范围、高效率输出、功能安全完整性以及严苛的车规级可靠性要求。随着800V高压平台逐步商用，碳化硅功率器件的规模化应用也为控制器效率提升和体积缩减打开了新的技术空间。

1.2 ODM服务的核心价值

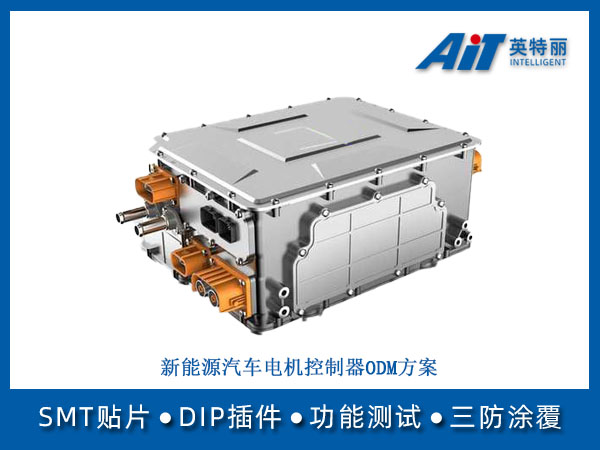

本方案面向新能源乘用车与商用车整车厂、电驱系统集成商，提供新能源汽车电机控制器的ODM定制研发与PCBA制造服务。我们采用车规级主控MCU+功率驱动模块的成熟架构，覆盖60kW至200kW主流功率段，支持400V与800V两种电压平台方案。通过安徽英特丽在汽车电子制造领域的深厚积累，我们帮助客户将控制器从方案定型到批量交付的周期压缩至24周内，BOM成本较客户自研方案可降低约15%，助力整车厂与系统商快速响应车型开发与产能扩张需求。

1.3 典型应用场景

二、核心技术规格

2.1 关键性能指标

本方案对标乘用车主流电驱系统性能规格，在功率密度、控制精度、功能安全及环境适应性等维度进行了系统性的架构设计与器件选型。

参数类别	核心技术指标	规格参数	设计依据/说明
电气规格	直流母线电压	400V（240V-450V）/ 800V（500V-900V）	兼容主流乘用车及商用车电池包
	额定功率	60kW / 120kW / 200kW	峰值功率可达额定1.5-2倍
	最大输出电流	300A / 500A / 800A（相电流有效值）	持续工况下热平衡设计
控制性能	控制算法	永磁同步电机FOC矢量控制	内置MTPA与弱磁控制策略
	最高系统效率	≥ 98%（SiC方案）	额定电压、50%额定负载以上
	转矩响应时间	< 10ms（从指令到输出）	满足整车动态响应需求
功能安全	安全等级目标	ISO 26262 ASIL C	覆盖转矩安全与高压安全
	高压安全	主动放电<5s（被动放电<60s）	满足GB/T 18488.1要求
	诊断覆盖率	单点故障诊断覆盖率≥99%	覆盖MCU、驱动、传感器链路
通信接口	整车通信	CAN FD 2.0（双通道冗余）	满足UDS诊断与OTA刷写
	旋变接口	旋转变压器解码芯片	最高分辨率12位，角度精度0.1°
	传感器接口	双路相电流采样、母线电压采样、IGBT/MOSFET温度采样	用于转矩闭环与热保护

三、硬件系统架构与核心选型

3.1 主控与功能安全架构

控制器采用多核异构主控MCU架构。主控芯片选用车规级多核MCU，通常包含一个高性能锁步双核（用于转矩控制与功能安全监控）及一个独立核（用于通信与外设管理）。锁步双核以硬件冗余方式运行FOC矢量控制算法，实时对比运算结果，一旦出现差异即触发安全状态。独立通信核负责CAN FD报文收发、UDS诊断服务及OTA刷写流程管理。该架构满足ASIL C功能安全等级的硬件要求，同时保证了控制算法执行与整车通信的实时性。

3.2 功率模块选型

• 400V平台方案：采用车规级IGBT功率模块（如HybridPACK或同等规格），半桥拓扑，内置NTC温度传感器。600A以下规格可选用分立IGBT并联方案，成本更优。
• 800V平台方案：采用车规级SiC MOSFET功率模块，开关损耗较IGBT降低60%以上，系统效率可提升2-3个百分点。SiC模块可支持更高开关频率，有助于减小母线电容与磁元件体积。
• 栅极驱动：选用带隔离的智能栅极驱动IC，集成去饱和检测、米勒钳位及软关断保护功能，确保功率器件在短路等极端工况下安全关断。

3.3 机械结构与热管理

四、嵌入式软件与控制策略

4.1 永磁同步电机FOC控制

• 电流环控制：采用空间矢量PWM调制，电流环刷新频率10kHz-20kHz，d-q轴电流PI控制器参数可根据电机参数在线自适应调整。
• MTPA（最大转矩电流比）：在基速以下区域实时计算最优d轴电流给定值，以最小电流产生最大转矩，降低铜耗与IGBT导通损耗。
• 弱磁控制：在高速区通过负向d轴电流削弱永磁体磁链，扩展恒功率区调速范围，最高转速可达额定转速3倍以上。
• 旋变解码：专用解码芯片将旋转变压器模拟信号转换为数字角度值，MCU据此执行坐标变换，角度测量精度优于0.1度。

4.2 功能安全软件架构

• 三层安全监控：硬件级（电源监控、看门狗）、基础软件级（内存保护、程序流监控）、应用级（转矩监控、相电流比较、电压比较）。
• 安全状态切换：检测到危险故障时，控制器在100ms内完成主动短路（ASC）或安全关断，确保驱动电机不产生意外转矩。
• 故障存储与诊断：将最近20次故障类型、时间戳及运行参数存储于非易失存储器，通过UDS诊断服务供售后读取分析。

五、研发验证与型式试验

新能源汽车电机控制器作为涉及车辆行驶安全的关键电子部件，研发阶段必须完成全面的DV（设计验证）与PV（生产验证）测试：

测试类别	核心测试项目	要求/标准
电气安全	介电强度测试	AC 2500V/1min，无击穿闪络
	绝缘电阻测试	DC 1000V，绝缘电阻≥100MΩ
	等电位连接测试	接地电阻<0.1Ω
环境与耐久	高温运行	+85℃冷却液温度，满载运行500小时
	温度循环	-40℃ ~ +105℃，1000个循环（GB/T 28046.4）
	湿热循环	+85℃/85%RH，运行240小时无凝结失效
机械试验	随机振动	10-2000Hz，三轴各21小时（GB/T 28046.3）
	机械冲击	50g/11ms半正弦，六向各3次
EMC测试	辐射发射	CISPR 25 Class 3（车载部件限值）
	Bulk Current Injection	1MHz-400MHz闭环法，功能状态A

六、ODM项目执行路径与里程碑

里程碑	核心任务	周期	客户配合事项
M1：需求对齐	确定功率等级、电压平台、功能安全等级、整车通信协议	2周	提供整车EE架构文档与电驱系统SOR
M2：方案设计	原理图设计、拓扑仿真、关键器件选型、成本核算	4周	确认BOM品牌策略与功能安全概念
M3：A样打样	PCB Layout、PCBA贴片、控制器A样装配与台架测试	6周	提供电机与旋变传感器样品供台架联调
M4：B样验证	DV试验、整车冬季/夏季标定、功能安全验证	8周	提供试验车辆并协调冬季/夏季试验场
M5：C样试产	小批量试产（100台）、工艺固化、PV试验、PPAP提交	4周	下达首批正式采购订单并确认PPAP文件

七、成本优化与品质承诺

7.1 精益成本策略

• 平台化架构：60kW与120kW控制器共用控制板与结构壳体，仅差异化功率模块规格与散热方案，硬件研发成本分摊降低50%。
• 国产车规器件导入：MCU、旋变解码芯片、隔离驱动IC优先选用国产车规级芯片，BOM成本较全进口方案可降低18%-25%。
• 制造自动化：PCBA贴片、DIP插件、三防涂覆、控制器总成测试实现全流程自动化，单台制造成本较人工线降低35%。

7.2 品质体系保障

• 认证体系：安徽英特丽已通过ISO9001、ISO14001、ISO45001、IATF16949及ESD体系认证，工厂管理体系满足整车厂客户审厂要求。
• 出厂全检：每台电机控制器出厂前完成绝缘耐压测试、加载对拖台架测试（满载30分钟）、CAN通信全功能检测及数据追溯码绑定。
• 售后支持：提供5年或10万公里标准质保；支持通过CAN总线进行在线故障诊断与固件升级，降低整车厂售后维护成本。
