BGA元件的SMT贴片工艺要点分析
当SMT（表面贴装技术）/SMD（表面贴装器件）从业者发现间距为0.3mm的QFP（四方扁平封装）难以实现稳定装配时，BGA（球栅阵列）的出现显著减少了装配缺陷，提升了SMT质量。从系统理论的角度来看，尽管BGA元件的检测较为困难，但由于其工艺技术难度相对较低，问题更容易被识别和解决，从而使产品质量更易控制，与现代制造理念高度契合。本文基于实际批量生产经验，对BGA元件在SMT装配过程中的各项工艺要点进行讨论与分析。
BGA元件SMT装配工艺要点如下：
1、预处理
尽管部分BGA封装元件对湿度不敏感，但仍建议对所有元件进行烘烤处理，温度设置为125°C。低温烘烤未发现负面影响，这一处理同样适用于待组装的裸PCB（印刷电路板）。通过排除湿气，可有效减少焊球缺陷并提高可焊性。
2、焊膏印刷
根据实际装配经验，焊膏印刷在间距大于0.8mm的BGA元件和间距为0.5mm的QFP元件上通常较易实现。然而，偶尔仍会出现部分焊球焊膏印刷不足的问题，此时需通过手动补锡来避免焊接偏移或短路。
3、贴装
实际装配经验表明，由于BGA元件本身的物理特性，其可制造性较高，相比0.5mm间距的QFP更易贴装。然而，在SMT组装过程中仍面临一个主要问题：当使用带橡胶环的大型吸嘴贴装尺寸超过30mm的元件时，易发生振动。分析认为，该现象是由于贴装压力过大导致吸嘴内气压过高，经适当调整后可消除。
4、焊接
在SMT贴片加工中，热风回流焊是一种非直观的工艺，也可视为一项特殊技术。尽管BGA元件适用的焊接时间与温度曲线与标准曲线基本一致，但其回流焊接特性与传统SMD有显著不同。BGA元件的焊点位于元件本体与PCB之间，且完全被遮蔽，因此其焊点受热风的影响要大于传统SMD——后者的引脚位于元件外围，至少直接暴露于热风中。热阻计算与实践均表明，BGA元件中心区域的焊球存在明显的热延迟，表现为温升较慢、峰值温度偏低。
5、检测
受物理结构所限，BGA元件的隐藏焊点无法通过目视检查进行评估，因此必须借助X射线检测，以识别焊接缺陷，如空洞、短路、缺球、气孔等。X射线检测的主要缺点是设备成本较高。
6、返工
随着BGA元件的广泛应用，以及消费类电信电子产品的普及，BGA返工日益重要。但值得注意的是，与QFP元件不同，BGA元件一旦从电路板上拆下，便不可再次使用。
延伸阅读：

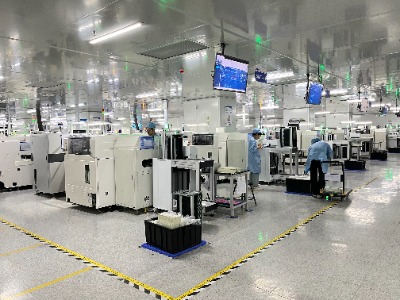

安徽英特丽电子科技有限公司，位于安徽宿州。专注电子产品电子元件代采、SMT贴片加工、DIP插件加工、PCBA后焊测试、PCBA三防漆涂覆、成品组装、OEM代工代料一站式服务。30条高端SMT生产线，8条AI自动插件线，8条波峰焊线，8条组装生产线。体系认证有：ISO9001、ISO14001、ISO13485、ISO45001、IATF16949、IEQC、ESD等。小时贴片能力超过300万点，月贴片能力接近20亿点，贴装01005元件，贴装0.1mm间距IC，配置温湿度及ESD闭环监控系统，实现MES全覆盖，所有生产及检测设备均连接MES。标准的无尘、防静电生产车间。有PCBA电子加工需要，欢迎联系我们！
