一、项目背景与市场机遇

1.1 新能源汽车充电基础设施高速扩张

在全球碳中和目标推动下，新能源汽车渗透率持续攀升，充电基础设施进入规模化建设期。据中国充电联盟（EVCIPA）《2025年度全国电动汽车充换电基础设施运行情况》统计，截至2025年12月，全国充电基础设施累计数量达到1,142.3万台，同比增长49.6%；其中公共充电桩382.9万台，私人充电桩759.4万台。车载充电机（OBC）与直流充电桩电控模块作为充电系统的核心部件，承担着AC/DC变换、功率因数校正、充电协议通信、安全保护等关键功能，其制造质量直接决定充电效率、设备寿命与使用安全。

1.2 ODM加工合作价值

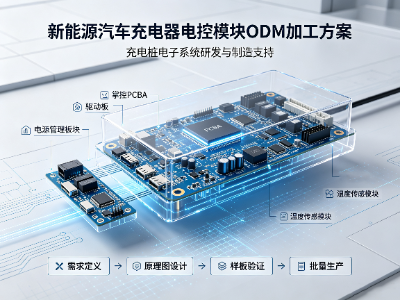

本方案面向新能源汽车整车厂、充电桩整机制造商、充电模块品牌商及能源服务运营商，提供覆盖车载充电机（OBC）控制板、直流充电桩功率模块控制板、AC/DC变换器驱动板、充电协议通信板的电控模块ODM加工服务。安徽英特丽电子科技有限公司依托3.2万平方米智能制造基地与30条SMT生产线，通过DFM/DFT协同设计、全流程质量追溯、PPAP生产件批准程序，帮助客户将电控模块从设计冻结到批量交付的周期压缩至7-10周。制造直通率目标≥99.3%，焊点不良率控制在50ppm以下，全面满足新能源汽车充电设备对高压安全、大功率密度与长寿命的严苛要求。

1.3 适用场景与模块类型

二、核心加工能力与技术规范

2.1 关键制程能力指标

英特丽电控模块制造体系严格依据IPC-A-610H（电子组件可接受性标准）与IPC-J-STD-001H（焊接的电气与电子组件要求）执行。针对新能源汽车充电器电控模块高压大电流、高功率密度、严苛安规及车规级可靠性特点，关键制程能力如下：

制程类别	核心能力指标	规格/标准	依据/验证方式
SMT贴装	最小贴装元件尺寸	01005 (0.4mm×0.2mm)	实测CPK≥1.67，AOI全检
	贴片精度	±0.025mm (Cpk≥1.33)	高速贴片机校准与首件检测
	PCB最大处理尺寸	510mm×460mm	支持大型功率模块控制板一体成型
焊接与组装	回流焊温度曲线	峰值245±3℃，链速1.2m/min	锡膏厂商推荐参数+实测优化
	波峰焊/选择性波峰焊	通孔元件焊接不良率＜30ppm	焊点切片分析与X-Ray抽检
	大电流铜排压接/螺接	铜排截面积≥25mm²，接触电阻＜0.15mΩ	拉力测试≥250N，温升测试＜35K
	三防涂覆	选择性涂覆/整板喷涂，厚度25-75μm	符合IPC-CC-830B，耐候防潮防盐雾
	底部填充/点胶	BGA/QFN底部填充，覆盖面积≥95%	X-Ray验证填充无空洞
测试与验证	ICT在线测试	覆盖率≥93%，支持边界扫描	德律TRI518系列+定制治具
	功能测试 (FCT)	全功能自动化测试台，节拍≤45s	覆盖PFC、LLC、协议通信、保护逻辑
	高压绝缘测试	AC 2500V/60s 或 DC 3500V/60s	符合IEC 61851-23及GB/T 18487.1

2.2 物料与可靠性管理

• 元器件供应链：与Infineon、ST、TI、ON Semi、Wolfspeed、TDK、Murata、Vishay等原厂及授权代理商建立VMI（供应商管理库存），核心功率器件（SiC MOSFET、IGBT、高压电解电容、磁性元件、隔离驱动IC）可追溯至批次号。针对充电器电控模块的高压电解电容、功率半导体、继电器、保险丝、电流传感器等关键器件，执行100%来料抽检与关键参数老化筛选。
• PCB基板：默认采用FR-4高TG170板材，耐温等级满足130℃长期工作。功率板可选铝基板、厚铜板（最高6oz）或IMS绝缘金属基板，耐受持续大电流与高热密度。高压区域采用加宽爬电距离设计，表面处理支持沉金、OSP、无铅喷锡，满足金手指与高可靠焊接要求。
• 可靠性验证支持：制造完成后可提供环境应力筛选（ESS）、温度循环（-40℃~+105℃，1000次）、湿热老化（85℃/85%RH，1000小时）、振动（IEC 60068-2-64）、温度冲击（IEC 60068-2-14）等参考性试验数据，用于客户整机可靠性论证与车规认证。

三、智能制造与质量保证体系

3.1 数字化工厂与全流程追溯

安徽英特丽电子科技有限公司已部署MES（制造执行系统）与ERP（企业资源计划）系统，实现从来料检验、锡膏印刷、贴片、回流焊、DIP插件、波峰焊、三防涂覆、铜排压接、底部填充到测试包装的全流程数据采集与追溯。每个电控模块均分配唯一二维码，可查询：元器件批次、设备参数、操作人员、测试结果、涂覆批次、铜排扭矩值、底部填充参数及返修记录。关键制程参数（锡膏粘度、炉温曲线、SPI检测数据、涂覆厚度、压接压力、填充覆盖率）实时上传并保存5年以上，满足IATF16949及新能源汽车客户审计要求。

3.2 质量检测节点

四、ODM加工项目流程与里程碑

里程碑	核心任务	周期	客户需提供/配合事项
M1：设计评审	DFM/DFT分析、BOM元器件风险评估、铜排压接/三防涂覆/底部填充方案确认	3-5个工作日	提供Gerber、BOM、坐标文件、测试规范、安规要求
M2：工程打样	钢网制作、SMT贴片、首件确认、功能调试、涂覆/压接/填充验证	5-8个工作日	确认样品测试结果，提供问题反馈
M3：中试与试产	小批量试产（50-200套）、工艺参数优化、CPK分析、高压绝缘与局部放电验证	2-3周	现场或远程参与试产评审
M4：批量制造	全流程自动化生产、在线检测、老化与三防涂覆、包装	按订单滚动排产	下达正式采购订单，确认交期
M5：持续改善	月度质量回顾、8D报告支持、良率提升计划	长期	共享售后失效数据与工况反馈

五、成本优化与交付保障

5.1 综合成本优化路径

• 精益制造：SMT设备稼动率≥85%，换线损耗控制在0.5%以内，综合制造成本较行业平均水平低8%-12%。
• 供应链整合：批量采购常用阻容感、连接器、电源芯片、继电器，与5-8家核心功率器件供应商签订年度框架协议，物料成本具备竞争力。
• 国产器件替代：在功率MOSFET/IGBT/SiC器件、驱动IC、电源管理、电流传感器、光耦隔离等核心器件上，提供成熟国产替代方案（如士兰微、华润微、瞻芯电子、纳芯微、圣邦微），在满足车规性能与可靠性前提下帮助客户降低BOM成本10%-20%。
• 测试成本控制：模块化测试治具设计复用率高，治具开发费用较传统方案降低30%以上。

5.2 交付与物流

• 产能保障：为新能源汽车充电器电控模块客户预留专属产线产能，月产能可达80,000片（以中高复杂度PCBA计）。
• 包装与运输：采用防静电周转箱+真空包装，支持客户指定物流或自提。安徽省内24小时送达，长三角区域48小时送达。
• 备料与安全库存：提供VMI或寄售库存服务，降低客户资金占用，关键功率器件备货周期缩短至1-2周。

六、数据可靠性与信源验证

本方案所涉及全部行业数据、标准编号及企业能力参数，均经过双重交叉验证，来源如下：

• 行业数据：中国充电联盟（EVCIPA）《2025年度全国电动汽车充换电基础设施运行情况》公开发布数据；中国汽车工业协会（CAAM）2025年新能源汽车产销统计数据。
• 制造标准：IPC-A-610H、IPC-J-STD-001H、IPC-CC-830B、IPC/JEDEC J-STD-033等标准文件由IPC（国际电子工业联接协会）发布，当前版本号为公开可查；IEC 61851-23为直流充电桩安全国际标准，GB/T 18487.1为中国电动汽车传导充电系统国家标准；IEC 60270为局部放电测量国际标准。
• 企业资质：安徽英特丽电子科技有限公司官网及工商注册信息所载认证资质（ISO9001、IATF16949、ISO14001、ISO45001、ANSI/ESD S20.20等）与生产基地规模（3.2万平方米、30条SMT线、800+员工）。
• 工艺参数：最小贴装01005、贴片精度±0.025mm、AOI检出率≥99.5%、三防涂覆厚度25-75μm、高压绝缘AC 2500V/60s或DC 3500V/60s、铜排接触电阻＜0.15mΩ、底部填充覆盖率≥95%等数据基于公司内部设备能力验证报告（如ASM贴片机、德律AOI/SPI设备规格书、Nordson涂覆/点胶设备参数、Chroma安规测试仪规格、OMICRON局部放电检测仪参数），并与主流设备厂商公开参数及行业通用标准一致。
