一、行业背景与ODM合作价值

1.1 智能健康管理的家庭化普及

智能体脂秤已从单纯的体重测量工具，升级为家庭健康管理的核心数据入口。通过BIA生物电阻抗分析技术，一台体脂秤可在数秒内完成体重、体脂率、肌肉量、水分率、骨量、基础代谢率等十余项身体指标的测量，并通过蓝牙将数据同步至手机APP，形成长期健康趋势追踪。随着公众健康管理意识增强以及物联网技术的成熟，智能体脂秤正加速渗透至家庭、健身房、社区健康小屋及企业健康管理等场景。其电控系统的核心在于高精度称重传感器信号调理、多频生物阻抗测量、低功耗蓝牙通信及长期使用的零点稳定控制。

1.2 ODM服务的核心价值

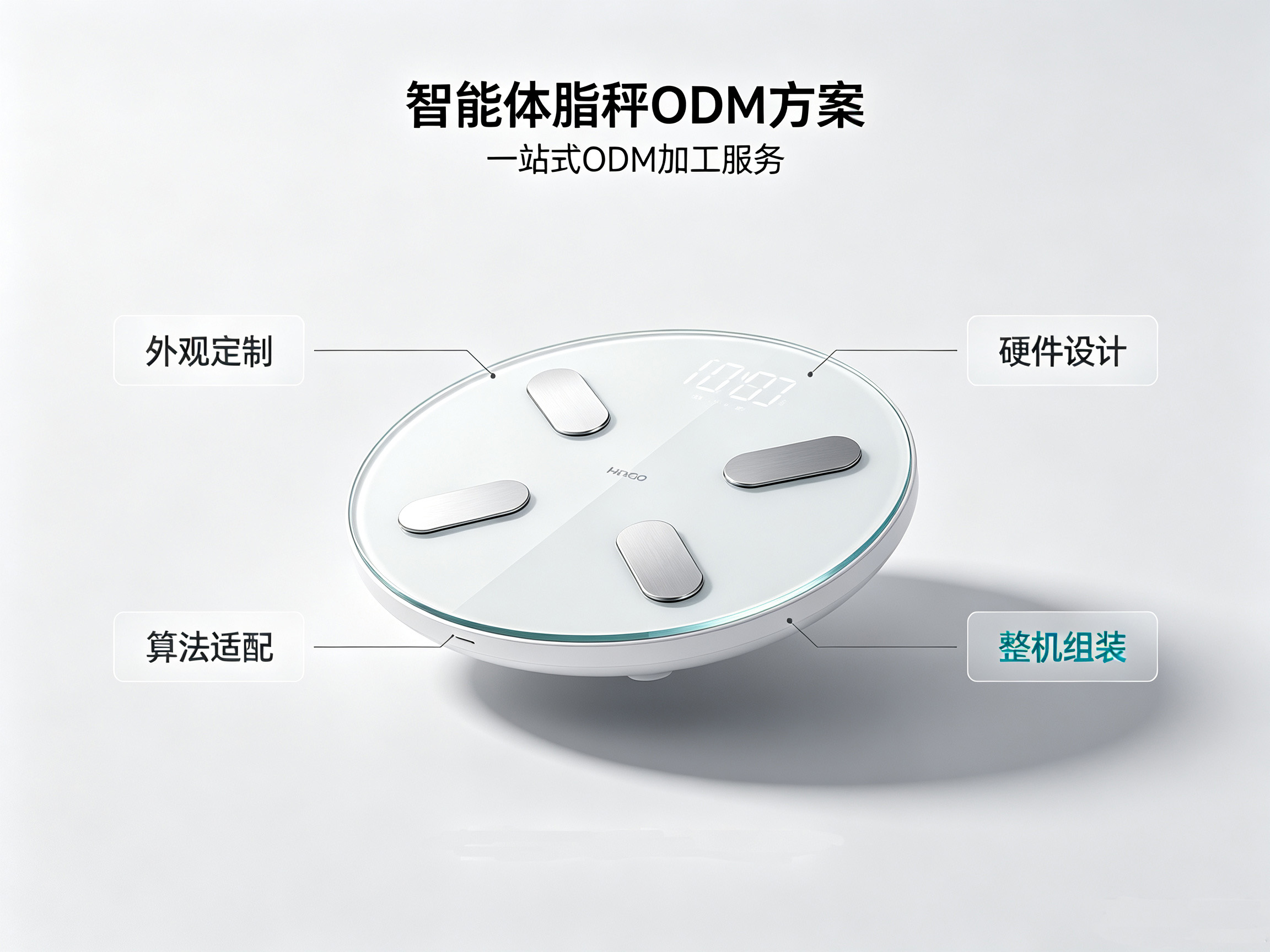

本方案面向智能健康设备品牌商、健身器材厂商及物联网方案商，提供智能体脂秤电控系统的ODM定制研发与PCBA制造服务。我们采用高精度ADC+低功耗MCU+蓝牙SoC的紧凑架构，集成称重传感器信号调理、四电极BIA生物阻抗测量、蓝牙BLE 5.0通信及电池管理功能。通过安徽英特丽的规模化制造能力，我们帮助客户将电控系统从方案定型到批量交付的周期压缩至10周内，BOM成本较客户自研方案可降低约18%，助力品牌商快速推出面向消费级市场的智能体脂秤产品。

1.3 典型应用场景

二、核心技术规格

2.1 关键性能指标

本方案对标市场主流智能体脂秤的硬件规格，在称重精度、阻抗测量准确性、蓝牙稳定性及功耗控制等维度进行了系统性的设计优化。

参数类别	核心技术指标	规格参数	设计依据/说明
称重测量	称重范围	0.2kg ~ 180kg	覆盖儿童至成人全范围
	分度值	50g / 100g（可配置）	满足日常体重监测需求
	称重精度	±0.2kg（50kg-100kg标准负载）	经标准砝码校准后
BIA阻抗测量	测量方法	四电极多频BIA生物电阻抗	双脚掌接触电极片
	激励频率	5kHz / 50kHz / 100kHz / 200kHz	多频段测量提高体成分分析精度
	阻抗测量范围	100Ω ~ 1500Ω	分辨率1Ω，精度±1%
体成分参数	测量指标	体重/BMI/体脂率/肌肉量/水分率/骨量/基础代谢率	≥12项身体指标
	用户识别	自动识别（体重匹配+阻抗匹配）	可存储≥8个用户数据
	测量时间	≤ 10秒（称重+BIA全项）	电极接触后快速完成测量
蓝牙通信	蓝牙版本	BLE 5.0 / 5.2	兼容iOS与Android主流机型
	通信距离	≥10m（开阔空间）	满足家庭日常使用
	数据同步	上秤自动连接并同步	APP后台自动接收测量数据
电源管理	供电方式	4节AAA电池 或 内置锂电池	典型电压3V-6V
	待机功耗	≤ 20μA（休眠模式）	电池续航≥6个月
	自动开关机	上秤自动唤醒，下秤自动休眠	无需手动操作

三、硬件系统架构与核心选型

3.1 高精度信号链架构

电控系统采用高精度ADC+低功耗MCU+蓝牙SoC的紧凑架构。称重传感器采用四只半桥式应变片组成惠斯通电桥，信号经24位高精度ADC芯片进行差分采样，有效分辨率可达20位以上，消除工频干扰与温度漂移。BIA生物阻抗测量通过MCU控制的DDS信号发生器产生多频正弦激励电流，经四电极注入人体后由专用阻抗测量芯片采集电压响应，通过DFT算法计算各频点的复阻抗值。蓝牙SoC负责与手机APP的数据传输与协议管理，MCU与蓝牙SoC通过UART接口通信，整体功耗控制在微安级别。

3.2 传感器与模拟前端

• 称重传感器：选用四只半桥式应变片称重传感器，总输出灵敏度1.0-2.0mV/V。传感器信号经差分滤波后送入24位ADC，内置PGA增益可调，适配不同量程的传感器配置。
• BIA激励与测量：激励信号源采用DDS频率合成器，可输出5kHz至200kHz的正弦恒流源，电流幅值≤500μA，符合人体安全标准。测量前端采用正交解调技术分离实部与虚部阻抗。
• 电极设计：秤面布置4片不锈钢或ITO镀膜电极，左右脚各接触两片（激励电极+测量电极），电极表面耐腐蚀处理，长期使用不氧化。

3.3 低功耗与结构设计

四、嵌入式软件与算法

4.1 称重数据处理

• 零点跟踪：MCU在无负载时持续读取ADC零点值并动态修正，消除温度漂移与传感器蠕变对零点的影响。
• 数字滤波：对ADC原始数据采用滑动平均+中值滤波组合算法，滤除人体晃动引入的低频噪声，确保显示值稳定不跳动。
• 自动校准：出厂前使用标准砝码进行两点或三点线性校准，校准系数存入MCU Flash，确保批量产品称重精度一致。

4.2 BIA体成分算法

• 多频阻抗分析：采集5kHz、50kHz、100kHz、200kHz四个频点的阻抗实部与虚部数据，通过多频段建模区分细胞内液与细胞外液，提高体脂率估算精度。
• 个性化计算模型：结合用户输入的年龄、性别、身高等基础参数，调用已验证的体成分回归模型计算体脂率、肌肉量、水分率等指标。
• 用户自动识别：测量完成后根据体重值与阻抗特征，与已存储用户数据进行匹配，自动识别当前称重用户，无需手动切换。

五、研发验证与可靠性测试

智能体脂秤作为涉及健康数据监测的消费电子产品，研发阶段必须完成全面的功能与可靠性验证：

测试类别	核心测试项目	要求/标准
计量性能	称重精度测试	0-100kg量程内示值误差≤±0.2kg
	重复性测试	同一标准重量连续10次测量，标准差≤50g
	偏载测试	秤面四角各加载50kg，示值差异≤0.2kg
BIA性能	阻抗测量精度	标准电阻100Ω-1000Ω范围内误差≤±1%
	体脂率对比测试	与DEXA双能X线吸收法对比，误差≤±3%
	测量一致性	同一人连续10次测量，体脂率标准差≤0.5%
环境试验	高温运行	+50℃环境，持续工作72小时无故障
	低温运行	+5℃环境，持续工作24小时无故障
	恒定湿热	+40℃/90%RH，48小时通电运行无凝结
耐久测试	称重疲劳测试	100kg加载/卸载10000次，传感器无蠕变失效
	蓝牙连接稳定性	10m距离连续同步1000次，成功率≥99%

六、ODM项目执行路径与里程碑

里程碑	核心任务	周期	客户配合事项
M1：需求对齐	确定称重范围、体成分指标、蓝牙版本、外壳ID风格	1周	提供产品规格书与APP接口文档
M2：方案设计	原理图设计、BOM选型、结构堆叠、成本核算	2周	确认电极样式与传感器规格
M3：工程打样	PCB Layout、PCBA贴片、样机组装与初步调试	2周	提供外壳3D图与电极位置要求
M4：标定与联调	称重校准、BIA算法验证、蓝牙联调、APP对接	3周	配合APP功能验证与数据格式确认
M5：试产交付	小批量试产（500台）、工艺固化、校准工装交付	2周	下达首批正式采购订单

七、成本优化与品质承诺

7.1 精益成本策略

• 平台化设计：AAA电池版与锂电池版共用核心板与传感器接口，仅电源管理电路不同，硬件研发成本分摊降低50%。
• 国产器件导入：MCU、蓝牙SoC、ADC芯片及称重传感器优先选用国产成熟方案，BOM成本较全进口方案可降低20%-25%。
• 自动化校准：定制化自动校准工装支持多台同时进行砝码标定与BIA阻抗校准，单台校准时间从人工5分钟缩短至40秒。

7.2 品质体系保障

• 认证体系：安徽英特丽已通过ISO9001、ISO14001、ISO45001、IATF16949及ESD体系认证，满足消费电子品牌客户审厂要求。
• 出厂全检：每台体脂秤出厂前完成称重精度校准、BIA阻抗测量验证、蓝牙通信测试及外观检测。
• 售后支持：提供1年标准质保，终身技术支持；支持通过蓝牙进行OTA固件升级与校准参数更新，降低售后维护成本。
