一、行业背景与ODM合作价值

1.1 桌面清洁的智能化需求

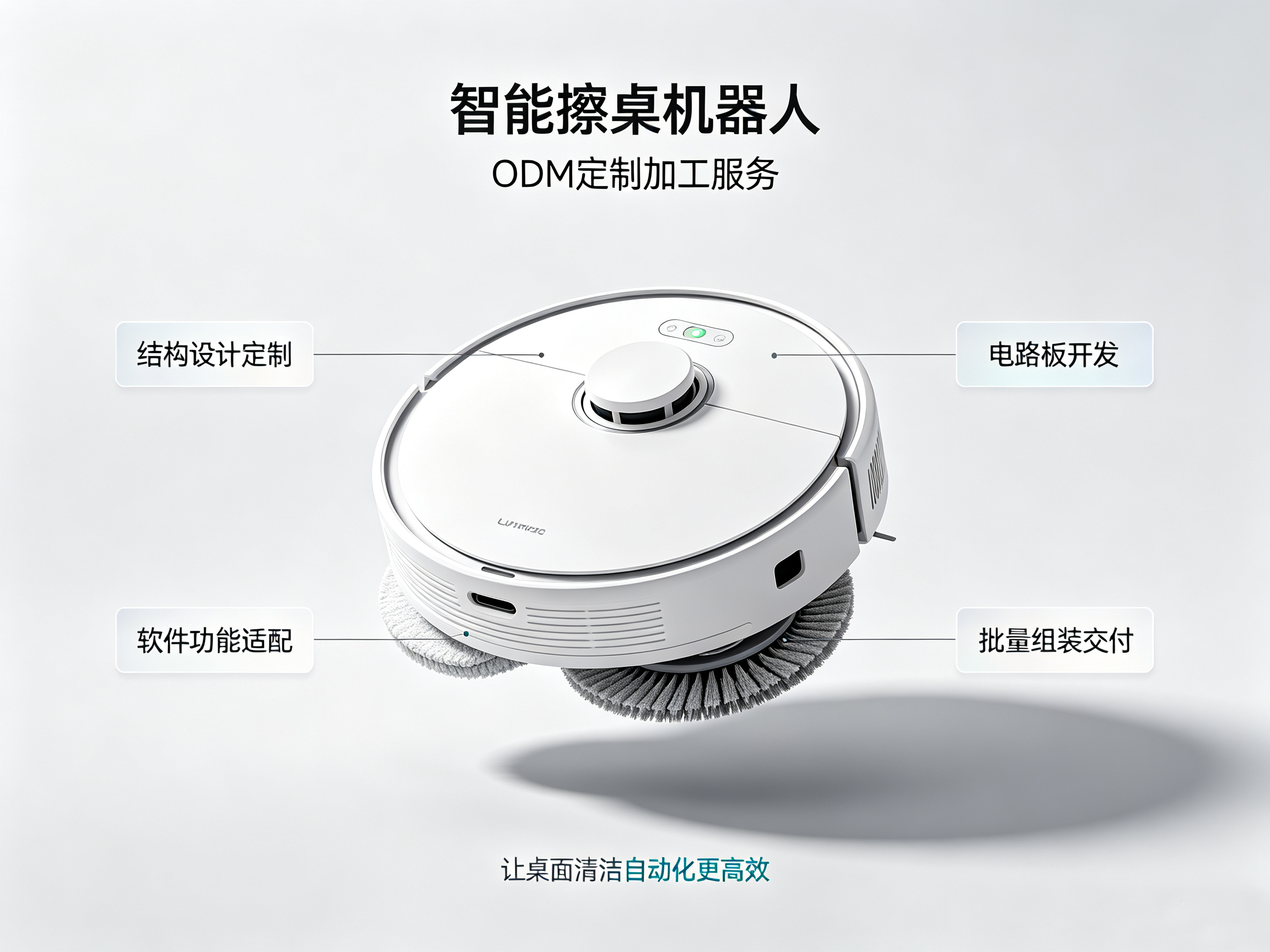

餐饮行业面临人力成本持续上升与服务标准化要求提高的双重压力。餐厅翻台时桌面清洁环节的效率直接影响顾客等候时间与就餐体验。擦桌机器人作为一种新型智能清洁设备，可在一分钟内完成标准餐桌的残渣清理与表面擦拭，替代传统人工清洁中重复性的体力劳动。一台成熟的擦桌机器人需要在紧凑的机身内集成双轮差速驱动、边缘检测避障、喷雾与吸尘清洁模块、WiFi/蓝牙无线通信及充电管理等功能，其电控系统的运动控制精度、传感器融合能力及续航表现直接决定了设备的清洁效率与商业部署价值。

1.2 ODM服务的核心价值

本方案面向智能清洁设备品牌商、餐饮服务机器人系统集成商，提供擦桌机器人电控系统的ODM定制研发与PCBA制造服务。我们采用工业级ARM Cortex-M系列MCU平台，集成双路无刷电机FOC驱动、超声波/红外边缘检测、IMU姿态感知、喷雾/吸尘电机控制、WiFi/蓝牙通信及锂电池充电管理功能。通过安徽英特丽的规模化制造能力，我们帮助客户将电控系统从方案定型到批量交付的周期压缩至12周内，BOM成本较客户自研方案可降低约15%，助力设备商快速推出面向餐饮市场的桌面清洁机器人产品。

1.3 典型应用场景

二、核心技术规格

2.1 关键性能指标

本方案对标市场主流桌面清洁机器人的电控系统规格，在运动控制精度、边缘检测灵敏度、清洁效率及续航能力等维度进行了系统性的设计优化。

参数类别	核心技术指标	规格参数	设计依据/说明
运动控制	驱动方式	双轮差速，两路无刷直流电机FOC控制	支持原地转向与弧线行驶
	行走速度	0.2-0.5 m/s（可调）	兼顾清洁效率与桌面安全
	姿态感知	6轴IMU（三轴加速度+三轴陀螺仪）	姿态更新频率≥100Hz
边缘检测	超声波传感器	4-6路，探测距离2cm-150cm	覆盖前后左右全向检测
	红外避障传感器	4-6路，响应时间<1ms	桌面边缘防跌落检测
	防跌落保护	检测到桌面边缘立即停车并转向	响应延迟<50ms
清洁模块	喷雾电机驱动	1路直流有刷电机PWM调速	喷雾量可调，雾化均匀
	吸尘风机驱动	1路直流有刷电机PWM调速	吸力多档可调
	擦拭电机驱动	1路无刷电机速度闭环控制	转速200-500rpm可调
通信与交互	WiFi通信	802.11 b/g/n，2.4GHz	连接云端调度平台与OTA升级
	蓝牙通信	BLE 5.0	手机APP近场配置与状态查看
	状态指示	RGB LED灯带+蜂鸣器	电量/工作/故障三种状态提示
电源管理	电池类型	4串锂电池组（14.4V-16.8V）	典型容量5000mAh-10000mAh
	续航时间	≥ 3小时（连续清洁模式）	覆盖午市或晚市高峰时段
	充电方式	自动回充对接+手动Type-C充电	充电时间≤4小时

三、硬件系统架构与核心选型

3.1 主控与多传感器融合架构

电控系统采用工业级ARM Cortex-M4 MCU单芯片架构，主频≥168MHz，内置硬件浮点单元与多通道高速ADC。单颗MCU同时处理双路行走电机FOC速度闭环控制、擦拭电机速度控制、超声波/红外传感器轮询采集、IMU姿态数据解算、WiFi/蓝牙通信协议栈及锂电池SOC估算。该架构在满足全部控制功能的前提下最大化精简器件数量，降低BOM成本与PCB面积，适配擦桌机器人对控制器体积的紧凑要求。边缘检测信号由MCU外部中断直接响应，绕过软件轮询延迟，确保防跌落保护的实时性。

3.2 电机驱动与传感器接口

• 行走电机FOC驱动：选用集成MOSFET预驱与电流采样的FOC控制芯片，支持无传感器模式。额定驱动电流3A-5A，适配50W-100W轮毂电机或直流无刷减速电机。
• 清洁模块驱动：喷雾水泵与吸尘风机采用直流有刷电机，通过PWM信号控制MOSFET占空比实现无极调速。擦拭电机采用无刷电机方案，通过霍尔传感器反馈实现速度闭环控制。
• 边缘检测传感器阵列：4-6路超声波传感器通过I2C接口扩展模块与MCU通信，单次轮询周期<30ms。4-6路红外传感器直接接入MCU GPIO中断引脚，检测到桌面边缘信号后硬件级触发停车逻辑。

3.3 电源管理与结构防护

四、嵌入式软件与清洁控制策略

4.1 全覆盖路径规划

• 弓字形路径规划：MCU根据超声波传感器反馈的桌面边界信息，自动规划弓字形清扫路径。机器人从桌面一端沿直线行驶至另一端后自动平移转向，覆盖整张桌面。
• 边缘二次清洁：弓字形主路径清洁完成后，机器人沿桌面边缘绕行一周，对边缘残留进行二次清洁，确保无死角。
• 姿态纠偏：IMU实时监测机器人航向角，与目标路径方向对比后通过差速调整左右轮转速，保持直线行驶不跑偏。

4.2 智能清洁与安全管理

• 自适应清洁模式：通过超声波传感器探测桌面尺寸，自动调整清洁路径参数与清洁时长。支持标准模式与深度清洁模式，深度模式增加喷雾量与擦拭次数。
• 防跌落与避障：红外传感器持续检测桌面边缘，任一方向检测到悬空信号后MCU在50ms内停止行走电机并向反方向转向。超声波传感器检测到桌面上餐具、调料瓶等障碍物时自动绕行。
• 低电量自动回充：电池SOC低于15%时自动结束清洁任务，通过红外引导返回充电底座。充电完成后可继续未完成的清洁任务。
• 故障自诊断：实时监测行走电机、清洁电机、传感器通信及电池状态，异常时通过LED灯带指示故障类型并通过WiFi上报云端平台。

五、研发验证与可靠性测试

擦桌机器人电控系统作为涉及餐饮服务场景的智能设备核心部件，研发阶段必须完成全面的功能与可靠性验证：

测试类别	核心测试项目	要求/标准
功能测试	全覆盖路径精度	弓字形路径覆盖桌面≥95%面积
	边缘防跌落可靠性	连续1000次触边检测，无误触发与漏触发
	自动回充对接成功率	100次对接测试成功率≥98%
续航与充电	连续清洁续航	标准模式≥3小时，深度模式≥1.5小时
	充电时间	从15%充电至100%≤4小时
	电池循环寿命	500次充放电循环后容量≥80%初始值
环境试验	高温运行	+50℃环境，满载运行72小时无故障
	低温运行	+5℃环境，启动并持续运行24小时
	湿度耐受	+40℃/85%RH，48小时通电运行无凝结
机械试验	振动测试	模拟运输振动，10-500Hz正弦扫频，3轴各2小时
	跌落测试	0.5m高度六面跌落，功能正常无器件脱落

六、ODM项目执行路径与里程碑

里程碑	核心任务	周期	客户配合事项
M1：需求对齐	确定清洁方式、传感器配置、通信方式、外壳尺寸	1周	提供产品规格书与结构3D图
M2：方案设计	原理图设计、BOM选型、结构堆叠、成本核算	2周	确认BOM品牌偏好与功能需求清单
M3：工程打样	PCB Layout、PCBA贴片、样机组装与基础调试	3周	提供机器人底盘与外壳样品供联调
M4：联调测试	运动控制标定、边缘检测联调、清洁功能验证、环境试验	4周	配合提供测试桌面与WiFi环境
M5：试产交付	小批量试产（200台）、工艺固化、首批出货	2周	下达首批正式采购订单

七、成本优化与品质承诺

7.1 精益成本策略

• 平台化架构：WiFi版与蓝牙版共用核心板与驱动电路设计，仅通信模组焊接选项不同，硬件研发成本分摊降低50%。
• 国产器件导入：MCU、FOC驱动芯片、IMU及传感器接口芯片优先选用国产成熟方案，BOM成本较全进口方案可降低20%-25%。
• 自动化测试：定制化FCT测试工装覆盖双路电机驱动、全传感器通道检测、WiFi/蓝牙通信及充电管理全流程，单板测试时间从人工12分钟缩短至50秒。

7.2 品质体系保障

• 认证体系：安徽英特丽已通过ISO9001、ISO14001、ISO45001、IATF16949及ESD体系认证，满足智能清洁设备品牌客户审厂要求。
• 出厂全检：每套电控系统出厂前完成双路电机驱动测试、全传感器通道检测、WiFi/蓝牙通信测试、绝缘耐压测试及24小时满载运行老化。
• 售后支持：提供1年标准质保，终身技术支持；支持通过WiFi进行OTA固件升级与运行日志远程回传，降低设备厂商售后维护成本。
