一、行业背景与ODM合作价值

1.1 液冷散热的规模化应用

随着数据中心算力密度持续攀升、储能系统容量向MWh级演进、新能源汽车快充功率突破350kW，传统风冷散热方案已接近物理极限。液冷散热凭借其高于空气20倍以上的热传导效率，正从高端定制方案走向规模化部署。一台典型的液冷系统由循环水泵、电动调节阀、温度/压力/流量传感器、冷却塔或干冷器风机及补液装置组成，其控制单元需要实时采集多路温度与压力信号，根据热负荷变化动态调节水泵转速与阀门开度，同时通过Modbus或CAN总线与上位机监控系统保持通信。液冷控制系统的控制精度与长期运行可靠性，直接决定了被冷却设备的安全运行与能耗水平。

1.2 ODM服务的核心价值

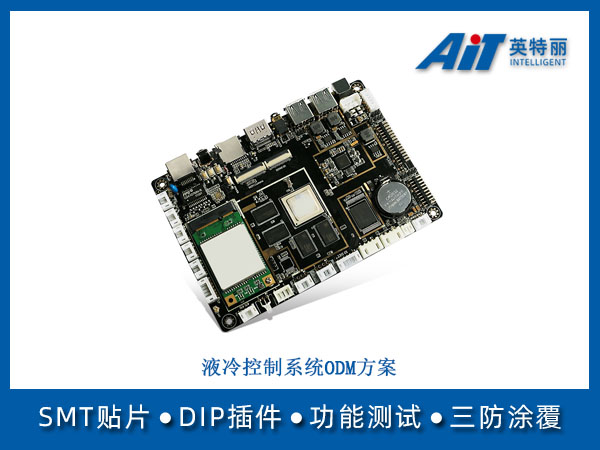

本方案面向数据中心基础设施供应商、储能系统集成商及新能源整车热管理企业，提供液冷控制系统的ODM定制研发与PCBA制造服务。我们采用工业级ARM Cortex-M系列MCU平台与模块化IO架构，集成多路NTC/PT1000温度采集、4-20mA压力/流量变送器接口、PWM水泵调速、比例阀驱动及Modbus RTU/TCP通信协议栈。通过安徽英特丽的规模化制造能力，我们帮助客户将控制单元从方案定型到批量交付的周期压缩至12周内，BOM成本较客户自研方案降低约15%，助力设备商快速响应液冷系统集成项目的交付需求。

1.3 典型应用场景

二、核心技术规格

2.1 关键性能指标

本方案对标市场主流工业液冷控制单元的硬件规格，在温度采集精度、控制响应速度、通信兼容性及环境适应性等维度进行了系统性的设计优化。

参数类别	核心技术指标	规格参数	设计依据/说明
温度采集	传感器类型	NTC（10kΩ/100kΩ）/ PT100/PT1000	覆盖供液/回液/环境/机柜多点温度
	采集路数	8路 / 16路（可扩展至32路）	多路轮询周期<100ms
	采集精度	NTC：±0.5℃，PT1000：±0.3℃	满足ASHRAE TC 9.9液冷温控要求
压力与流量	压力变送器接口	4-20mA / 0-5V，2-4路	供液/回液压力差用于水泵控制
	流量计接口	脉冲频率或4-20mA，1-2路	实时监测冷却液流量
	液位检测	开关量或4-20mA，1路	膨胀罐/补液箱液位监控
执行器控制	循环水泵	1-2路PWM/0-10V调速信号	支持变频器远程频率给定
	电动调节阀	2-4路4-20mA比例控制	精确调节冷却液流量分配
	风机控制	2-4路PWM调速	冷却塔或干冷器风机群控
通信接口	工业总线	RS485（Modbus RTU）/ CAN 2.0B	与上位机或BMS系统数据交互
	以太网	1路10/100M，支持Modbus TCP	接入数据中心动环监控系统
	本地人机界面	触摸屏接口（UART/RS232）	显示温度/压力/流量及故障报警
电源与保护	供电电压	DC 24V（工业电源）	支持冗余双路供电
	IO保护	模拟量输入通道光电隔离	隔离电压≥1500Vrms

三、硬件系统架构与核心选型

3.1 模块化IO架构

控制主板采用MCU核心板+可扩展IO底板的模块化架构。MCU选用工业级Cortex-M4内核芯片，主频≥168MHz，内置硬件浮点单元与多通道12位ADC。底板集成温度采集电路（NTC分压+运放跟随）、4-20mA信号调理电路（精密采样电阻+差分运放）、PWM输出驱动电路（光耦隔离+MOSFET缓冲）及RS485/CAN通信接口电路。IO底板可根据客户需求配置8路至32路温度采集通道，传感器类型通过焊接选项与固件配置灵活适配。模块化设计使得同一核心板可覆盖从简单水泵调速到复杂多回路温控的全系列应用。

3.2 信号调理与保护

• 温度采集链路：NTC分压电阻选用0.1%精度低温漂电阻，确保温度采样基准稳定。运放选用低失调电压轨到轨型号，后端RC低通滤波器截止频率5Hz，抑制工频干扰。
• 模拟量输入保护：4-20mA输入端串联PTC自恢复保险丝与TVS管，防护现场接线错误与浪涌冲击。
• 数字量输出驱动：继电器输出用于补水泵/电磁阀启停控制，触点容量AC 250V/5A。光耦隔离驱动确保MCU侧与功率侧电气隔离。

3.3 结构防护与可制造性

四、嵌入式软件与控制策略

4.1 温度PID闭环控制

• 供液温度控制：以液冷系统供液温度为被控量，根据设定值与实际值的偏差，通过增量式PID算法计算水泵PWM占空比或变频器频率给定值，实现供液温度的闭环稳定控制。
• 回液温度监控：实时监测回液温度，当回液温度超过安全阈值时自动提升水泵转速或降低负载功率报警，防止被冷却设备过热。
• PID参数自整定：支持通过上位机或触摸屏在线调整PID比例、积分、微分参数，适应不同管路长度与热容量的液冷系统调试需求。

4.2 故障诊断与保护逻辑

• 传感器故障检测：模拟量输入通道持续监控信号是否在有效范围（4-20mA无断线），一旦检测到断线或短路即触发传感器故障告警并切换至安全运行模式。
• 液位低告警：膨胀罐或补液箱液位低于设定阈值时，自动启动补水泵补水。若液位持续下降超出补水能力，触发严重告警并提示运维人员现场排查管路泄漏。
• 水泵故障切换：双泵冗余配置场景下，主泵故障时控制器自动切换至备用泵运行，切换时间<2秒。
• 故障存储：将最近50次故障类型、触发时间及运行参数存入Flash，通过Modbus接口供上位机读取分析。

五、研发验证与可靠性测试

液冷控制系统作为长期无人值守运行的工业设备，研发阶段必须完成全面的功能与可靠性验证：

测试类别	核心测试项目	要求/标准
功能测试	温度采集精度	全通道全量程误差≤±0.5℃
	模拟量输出精度	4-20mA输出误差≤±0.1%满量程
	通信协议一致性	Modbus RTU/TCP协议通过一致性测试
环境试验	高温运行	+65℃环境，满载运行72小时无故障
	低温运行	-20℃环境，满载启动并运行24小时
	温度循环	-20℃ ~ +65℃，200个循环（GB/T 2423.22）
EMC测试	辐射发射	满足工业环境Class A限值
	抗扰度测试	ESD±8kV接触/±15kV空气，EFT±2kV，性能判据A
耐久测试	连续运行老化	满载连续运行1000小时，无器件失效
	继电器触点寿命	额定负载下通断10万次，接触电阻变化<20%

六、ODM项目执行路径与里程碑

里程碑	核心任务	周期	客户配合事项
M1：需求对齐	确定IO通道数、传感器类型、通信协议、外形尺寸	1周	提供系统P&ID图与IO清单
M2：方案设计	原理图设计、BOM选型、结构堆叠、成本核算	2周	确认BOM品牌偏好与控制逻辑说明
M3：工程打样	PCB Layout、PCBA贴片、控制盒组装与基础调试	3周	提供传感器与执行器样品供联调
M4：联调测试	PID参数整定、通信联调、故障模拟测试、环境试验	4周	配合提供液冷系统试验台架
M5：试产交付	小批量试产（200台）、工艺固化、首批出货	2周	下达首批正式采购订单

七、成本优化与品质承诺

7.1 精益成本策略

• 平台化IO底板：8路与16路温度采集版本共用核心板与通信接口电路，仅IO底板焊接规模不同，硬件研发成本分摊降低50%。
• 国产器件导入：MCU、运放、隔离器件及通信芯片优先选用国产工业级方案，BOM成本较全进口方案可降低20%-25%。
• 自动化测试：定制化FCT测试工装覆盖全通道温度/压力/流量信号模拟、执行器输出检测及Modbus通信测试，单板测试时间从人工12分钟缩短至60秒。

7.2 品质体系保障

• 认证体系：安徽英特丽已通过ISO9001、ISO14001、ISO45001、IATF16949及ESD体系认证，满足数据中心与工业设备客户审厂要求。
• 出厂全检：每台液冷控制器出厂前完成全通道温度采集精度校准、模拟量输出精度检测、通信接口测试、绝缘耐压测试及24小时满载运行老化。
• 售后支持：提供2年标准质保，终身技术支持；支持通过Modbus或以太网进行远程故障诊断与固件升级，降低现场运维频次。
