一、项目概述

1.1 项目背景

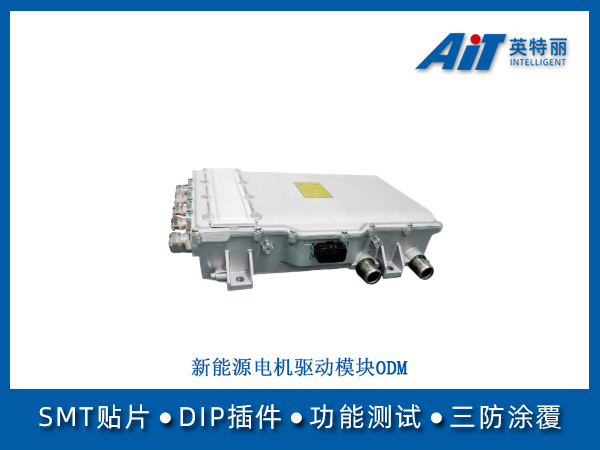

随着工业自动化、智能家居及新能源汽车产业的快速发展，市场对高性能、高集成度的电机驱动模块需求日益增长。本项目旨在为OEM/ODM客户开发一款通用型直流无刷电机（BLDC）/永磁同步电机（PMSM）驱动模块，采用先进的矢量控制（FOC）算法与高集成度功率级设计，满足工业、汽车及消费电子领域的严苛要求。

1.2 研发目标

• 完成基于32位ARM MCU的FOC矢量控制驱动器设计、仿真验证与样机试制。
• 驱动效率≥96%（额定工况），速度控制精度优于±0.5%。
• 工作温度范围：-40℃ ~ +105℃，满足车规级AEC-Q100可靠性要求。
• 支持CAN/UART/PWM等多种通信接口，便于系统集成。
• 实现批量生产成本可控，BOM成本较行业主流方案降低10%以上。

1.3 应用场景

二、主要技术指标

参数类别	指标项	参数值	备注
电气特性	额定输入电压	DC 24V / 48V / 72V	三档电压平台可选
	最大连续输出电流	10A / 20A / 30A	支持三倍过载3秒
	最大输出功率	240W ~ 2.2kW	根据电压电流适配
控制性能	控制方式	FOC矢量控制（无传感器/霍尔/编码器）	三闭环控制
	速度控制范围	1:1000	最低1rpm平滑运行
	调速精度	优于±0.5%	额定转速下
通信接口	数字通信	CAN 2.0B / UART / SPI	支持CANopen协议栈
	模拟与脉冲	0-5V / 0-10V / PWM	兼容传统调速方式
保护功能	硬件保护	过流、过压、欠压、过温、堵转	逐周期限流
	软件保护	缺相检测、速度偏差报警、通信超时	可配置保护阈值

三、总体设计方案

3.1 控制架构选型

本方案采用基于ARM Cortex-M4内核的专用电机控制MCU，内置高速ADC、高精度PWM发生器和硬件加速单元。搭配霍尔传感器或无感BEMF观测器实现转子位置检测，运行FOC算法，实现对电机转矩和速度的精确控制。相比传统六步换相法，FOC方案具有转矩脉动小、效率高、噪音低的显著优势。

3.2 系统硬件框图

驱动模块硬件由五大功能单元构成：主控单元、功率驱动单元、电流采样单元、通信与接口单元、辅助电源单元。各单元模块化设计，便于生产测试与后期维护。安徽英特丽可提供从PCB Layout到成品组装的一站式服务。

1. 主控单元：基于Cortex-M4的MCU，最高主频168MHz，负责FOC算法运算、保护逻辑与通信管理。
2. 功率驱动单元：由6颗N-MOSFET组成三相全桥逆变器，搭配集成自举二极管的栅极驱动IC。
3. 电流采样单元：采用双/三电阻采样方案，通过高精度运放调理后送入MCU ADC，实现相电流重构。
4. 通信与接口单元：集成CAN收发器、UART电平转换、数字IO隔离等电路。
5. 辅助电源单元：高压DC-DC降压转换器为MCU、运放及通信芯片提供稳定低压电源。

3.3 功率等级规划

项目规划三个功率平台，采用统一控制架构与模块化功率板设计，通过更换MOSFET规格与散热方案实现功率覆盖，最大化共用软件与结构件，降低研发与生产成本。

型号	输入电压	连续电流	峰值功率	MOSFET规格
MD-24-10	DC 24V	10A	240W	60V / 40A
MD-48-20	DC 48V	20A	960W	100V / 80A
MD-72-30	DC 72V	30A	2.2kW	120V / 120A

四、硬件详细设计

4.1 功率MOSFET与驱动IC选型

功率MOSFET是驱动器的核心器件，其导通内阻（Rds(on)）和开关速度直接影响系统效率与发热。本方案选用行业主流N沟道MOSFET，搭配带有死区控制与自举功能的半桥驱动IC。

• 耐压选型：按额定电压1.5~2倍降额设计，确保瞬态电压冲击下安全工作。
• 电流选型：连续电流按MOSFET标称值50%降额使用，高温下余量充足。
• Rds(on)：优选低内阻型号，24V平台典型值<10mΩ，降低导通损耗。
• 栅极电荷Qg：≤50nC，保证开关速度，降低开关损耗。
• 封装形式：采用DFN5x6或TO-252封装，兼顾散热与贴片效率。

4.2 散热设计

驱动器损耗主要来自MOSFET导通损耗与开关损耗，散热设计直接影响器件寿命与系统可靠性。

4.3 保护与EMC设计

• 过流保护：采用逐周期限流策略，硬件比较器结合软件关断，响应时间<1μs。
• 过温保护：板载NTC实时监测功率级温度，超过85℃降低功率，超过105℃停机。
• 防反接保护：输入侧串联低内阻防反接MOSFET，正向压降<0.1V。
• EMC设计：功率回路紧凑布局，关键开关节点加RC吸收网络，输入输出加共模电感。

4.4 PCB与可制造性设计

依托安徽英特丽在SMT贴片与PCBA制造方面的经验，本方案PCB设计将充分考虑可制造性（DFM）：

• 采用2盎司厚铜PCB，大电流路径加宽铜箔并开窗加锡，降低导通损耗与温升。
• 功率回路最短路径设计，减小寄生电感，抑制开关节点振铃。
• 强弱电分区布局，安规爬电距离≥4mm，满足工业级安规要求。
• 关键信号线（如电流采样）采用差分走线，远离开关节點，保证信号完整性。

五、软件与控制算法

5.1 FOC算法架构

软件框架基于实时操作系统（RTOS）或前后台架构，核心算法在中断服务程序中执行。FOC控制环包含电流内环（PI控制）、速度外环（PI控制）及位置估算模块。

• Clarke/Park变换：将三相电流变换至旋转dq坐标系。
• PI控制器：Id/Iq电流环与速度环PI调节，参数可通过上位机整定。
• SVPWM调制：空间矢量调制，提高直流母线电压利用率15%。
• 位置估算：滑模观测器（SMO）或磁链观测器，实现无感闭环运行。

5.2 保护与诊断策略

• 启动诊断：上电后检测母线电压、相电流偏置、温度传感器状态。
• 实时保护：逐周期过流关断，过温降额，堵转超时保护。
• 故障存储：将最近10次故障类型、时间及运行参数存入Flash。
• 在线升级：支持通过CAN/UART进行固件升级，实现OTA更新。

六、研发进度计划

阶段	工作内容	周期	交付物
第1阶段 方案设计	需求评审、芯片选型、电路原理图设计、FOC算法仿真	2周	方案说明书、原理图、仿真报告
第2阶段 详细设计	PCB Layout、结构设计、BOM编制、物料打样	3周	Gerber文件、结构图、BOM清单
第3阶段 样机试制	PCB制板、SMT贴片焊接、样机装配与调试	3周	工程样机5台
第4阶段 测试验证	电性能测试、效率测试、可靠性测试、EMC预扫、问题整改	4周	测试报告、设计变更记录
第5阶段 试产导入	工艺文件编制、测试工装开发、小批量试产、客户送样	3周	工艺文件、试产报告、合格样品

七、BOM成本估算

物料类别	占比	说明
半导体器件	40%	MCU、MOSFET、驱动IC、运放、电源芯片
被动元件	20%	电容、电阻、电感、磁珠
PCB与连接器	20%	PCB、接插件、散热片
结构与辅料	10%	外壳、导热硅脂、螺钉、标签
软件与许可	10%	开发工具、协议栈License摊销

八、风险评估与应对

风险项	风险等级	影响描述	应对措施
MCU供货周期长	中	核心物料缺货，影响样机及量产进度	方案设计时锁定备选Pin-to-Pin兼容MCU；提前采购。
无感启动不可靠	中	重载启动失败或电流冲击大	软件采用高频注入（HFI）零速启动方案；预留传感器接口。
EMC测试超标	中	传导辐射不通过，影响整机认证	Layout阶段严格控制环路面积；预留滤波器件位置。
电机参数离散性	低	批量一致性差，影响适配效率	开发上位机自整定工具；建立电机参数数据库。

九、OEM/ODM服务说明

9.1 安徽英特丽定制化能力

安徽英特丽电子科技有限公司位于安徽省宿州市高新区，拥有3.2万平米生产基地及30条SMT生产线，已通过ISO9001、IATF16949等体系认证，可为本方案提供强大的制造支持：

• 可根据客户需求定制电压、功率、接口及外形尺寸。
• 支持定制控制策略，如位置环、力矩闭环等高级功能。
• 可集成软启动、刹车能耗回收、多轴联动等附加功能。
• 提供从方案设计、样机试制到批量交付的全流程OEM/ODM服务。

9.2 质量保障

• 严格遵循ISO9001、IATF16949等质量管理体系。
• 关键器件100%选用国际/国内一线品牌，实施全检。
• 出厂全功能测试+高温老化筛选，确保产品一致性。
• 提供24个月质保，终身技术支持。
